제품 상세 정보:
결제 및 배송 조건:
|

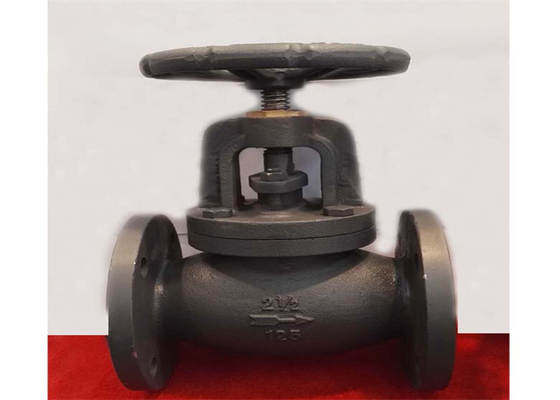

| 상품 이름: | 플랜지된 글러브 밸브 | 압력: | 중간 압력 |
|---|---|---|---|
| 힘: | 휠 손은 작동했습니다 | 표준: | ANSI, API |
| 본체 소재: | 철 | 사이즈: | 2 내지 10 |
| 작동 온도: | -10C 내지 150 Ｃ | 매체: | 물, 기름, 증기 |
| 색: | 검정색 | 연결: | 플랜지된, 무선주파수 |
| 하이 라이트: | 125LB 2 인치 글러브 밸브,녹슬지 않는 2 인치 글러브 밸브,철 휠 API 글러브 밸브를 던지세요 |
||
미국 표준 조절판과 플랜지 조절판은 밸브의 같은 유형에 속합니다. 닫힘 부분은 밸브 디스크이고 밸브봉이 센터의 주위를 회전합니다
| 기본표준 | |
| 플렌지 말단 | ASME / ANSI B16.1 |
| 정면으로 | ASME B16.10 |
| 테스트 | MSSSP-70 |
일련의 밸브는 공칭 압력 125lb 이하와 파이프를 개폐해서 넓게 사용됩니다
| 분류하세요 : | 2 -12 |
| 노르미날 압력(PSI) | 125/250 |
| 슈트브크 온도 | <100> |
| 기밀 시험 | 1.41mpa/1.38MPa |
| 쉘 시험 | 2.46mpa/6.0MPa |
| 적당한 매체 : | 증기, 물 |

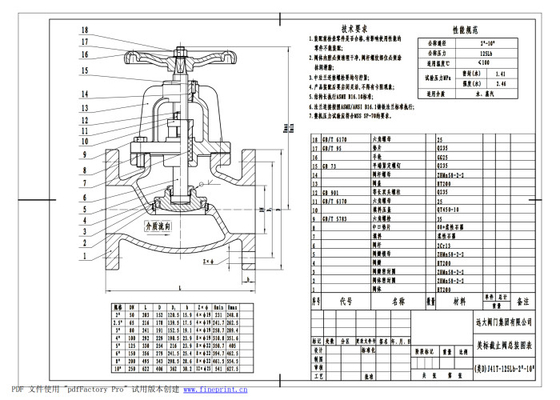

| 파트 명칭 | 신체 | 바디 실링 벨소리 | 디스크환 | 디스크 | 줄기 | 포장 | 가스킷 | 볼트 | 패킹 글랜드 | 보닛 | 휠 | 휠 너트 |
| 재료 | HT200 | ZCuSn5Pb5Zn5 | ZCuSn5Pb5Zn5 | HT200 | 2Cr13 | 그라파이트 | 08+ 그라파이트 | 35 | QT450-10 | HT200 | HT200 | Q235 |
| 사이즈 | DN | Ｌ | Ｄ | D1 | 비 | Zxф | Hmin | Hmax | ф |
| 2" | 50 | 203 | 152 | 120.5 | 15.9 | 4xф19 | 231 | 248.8 | 180 |
| 2-1/2 " | 65 | 216 | 178 | 139.5 | 17.5 | 4xф19 | 241.5 | 262.5 | 180 |
| 3" | 80 | 241 | 191 | 152.5 | 19.1 | 4xф19 | 258.7 | 289.5 | 180 |
| 4" | 100 | 292 | 229 | 190.5 | 23.9 | 8xф19 | 310.8 | 351.6 | 250 |
| 5 " | 125 | 330 | 254 | 216 | 23.9 | 8xф22 | 350.7 | 405 | 250 |
| 6" | 150 | 356 | 279 | 241.5 | 25.4 | 8xф22 | 394.7 | 462.5 | 300 |
| 8" | 200 | 495 | 343 | 298.5 | 28.6 | 8xф22 | 461.5 | 554.5 | 360 |
| 10" | 250 | 622 | 406 | 362 | 30.2 | 12xф25 | 541 | 627.5 | 400 |
1. 유체저항은 작고 그것의 저항계수가 동일 길이로 파이프 섹션의 그것과 동일합니다.
2. 단순 구조, 소용적과 경량.
3. 그것은 단단하고 믿을 만합니다. 요즈음, 문짝 밸브의 밀봉면은 넓게 좋은 실링 성능과 플라스틱으로 만들어지고, 넓게 진공 시스템에서 사용되었습니다.
4. 그것은 작동하고 열리고 빨리 마감되기 쉽습니다. 그것은 단지 리모콘을 위해 완전 개방에서 편리한 전폐까지 90을 회전시킬 필요가 있습니다.
5. 유지는 편리하고, 문짝 밸브의 구조물이 단순하고, 밀봉 링이 일반적으로 움직일 수 있고, 분해와 대체가 상대적으로 편리합니다.
6. 완전히 열리거나 완전히 닫힐 때, 볼과 밸브 자리의 밀봉면은 매체로부터 고립될 것입니다. 매체가 통과할 때, 그것은 접시형 밸브 밀폐면의 부식을 야기시키지 않을 것입니다.
7. 그것은 다양한 애플리케이션을 가지고 있습니다. 지름은 수 밀리미터에서 극소수인 계량기까지 이릅니다. 그것은 고진공에서부터 고압까지 적용될 수 있습니다. 볼이 90 도 회전시킬 때, 그것은 흐름을 자르기 위해, 주입구와 수단에 둥글어야 합니다
