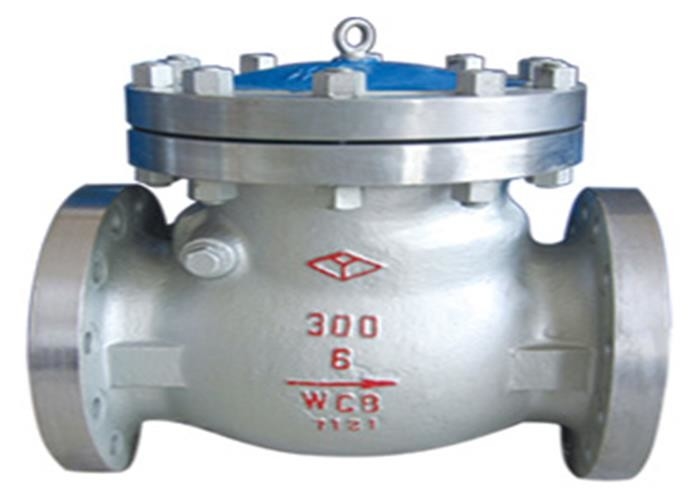

| 상품 이름: | 플랜지된 흔들림 점검 밸브 | 색: | 고객의 요구 |
|---|---|---|---|
| 압력: | 중간 압력, 고압 | 표준: | ANSI |
| 디스크: | A216 WCB | 타입: | 점검 |
| 매체의 온도: | 정상 온도, 매체 온도 | 포트의 크기: | DN50-DN600 |
| 본체 소재: | 탄소강 | 매체: | 물 |
| 하이 라이트: | ANSI 플랜지된 흔들림 점검 밸브,300lb 플랜지된 흔들림 점검 밸브,주강 ANSI 흔들림 점검 밸브 |
||
변동 철강 체크 밸브는 석유, 화학, 제약적이, 화학 비료와 1.6 ~ 25MPa / 2.0-42.0mpa에서의 압력과 작동 온도와 전력 산업과 같은 다양한 근무 조건 하에 파이프라인에 적용할 수 있습니다의 - 29 ~ + 550 Ｃ. 적용 가능한 매체는 물, 석유 제품, 증기와 산성 매질입니다. 파이프라인에서 매체의 역류를 방지하기 위해 파이프라인에서 매체의 일방적 흐름 방향을 제어하는 것은 밸브입니다. 체크 밸브는 자동밸브이고 개시와 닫힘 부분이 유동 매체 힘으로 열리거나, 마감됩니다. 체크 밸브는 매체 역류를 방지하고 사고를 막기 위해 단지 일방적 매체 플로우와 파이프라인에 사용됩니다. 그것은 주로 석유, 화학적이, 제약적이, 화학 비료, 전력 다른 파이프라인에서 사용됩니다.
| 디자인과 제조 | BS1868 |
| 정면으로 | ANSI B16.1 |
| 플렌지 말단 | ANSI B16.5 |
| 점검 | API 598 |
| 압박 임시 평가 | ANSI B16.34 |

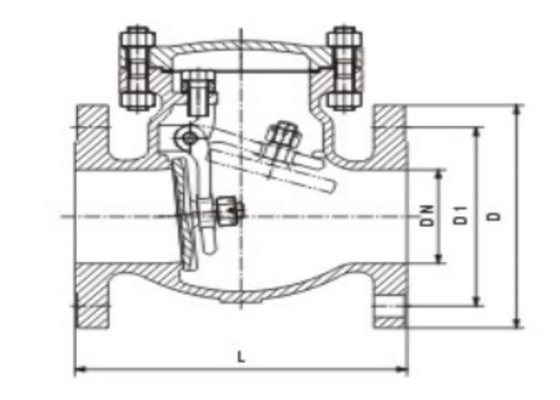

| DN | Ｌ | Ｄ | D1 | DN | Ｌ | Ｄ | D1 |
| 50 | 203 | 152 | 120.7 | 50 | 267 | 165 | 127 |
| 65 | 216 | 177.8 | 139.7 | 65 | 292 | 190.5 | 149.4 |
| 80 | 241 | 190.5 | 152.4 | 80 | 318 | 210 | 168.2 |
| 100 | 292 | 229 | 190.5 | 100 | 356 | 254 | 200.2 |
| 125 | 330 | 254 | 216 | 125 | 400 | 279 | 235 |
| 150 | 256 | 279 | 241.3 | 150 | 444 | 318 | 270 |
| 200 | 495 | 343 | 298.5 | 200 | 533 | 381 | 330 |
| 250 | 622 | 406 | 362 | 350 | 622 | 445 | 387.5 |
| 300 | 698 | 483 | 432 | 300 | 711 | 521 | 451 |
| 350 | 787 | 533 | 476.3 | 350 | 838 | 584 | 514.5 |
| 400 | 864 | 597 | 540 | 400 | 864 | 648 | 571.5 |
| 450 | 978 | 635 | 578 | 450 | 978 | 711 | 628.7 |
| 500 | 978 | 698.5 | 635 | 500 | 1016 | 775 | 685.8 |
| 600 | 1295 | 813 | 749.3 | 600 | 1346 | 914.4 | 812.8 |
| 700 | 1448 | 927 | 863.6 | 700 | 1499 | 1035 | 939.8 |
| 800 | 1524 | 984 | 914.4 | 800 | 1594 | 1092 | 997 |
