제품 상세 정보:
결제 및 배송 조건:
|
| 상품 이름: | 스윙 체크 밸브 | 색: | 고객의 요구, 청색 |
|---|---|---|---|
| 본체 소재: | 회색 주철 / 연성 주철 | 연결: | 플렌지 말단 |
| 작동 온도: | -10 내지 80C | 매체: | 물 |
| 압력: | 1.6mpa | 사이즈: | DN50 ~ DN200 |
| 디스크: | NBR+Q235 | 표준: | GB |
| 하이 라이트: | 회색 주철 플랜지된 흔들림 점검 밸브,라바 웨지 플랜지된 흔들림 점검 밸브,1.6mpa 연성 주철 흔들림 점검 밸브 |
||

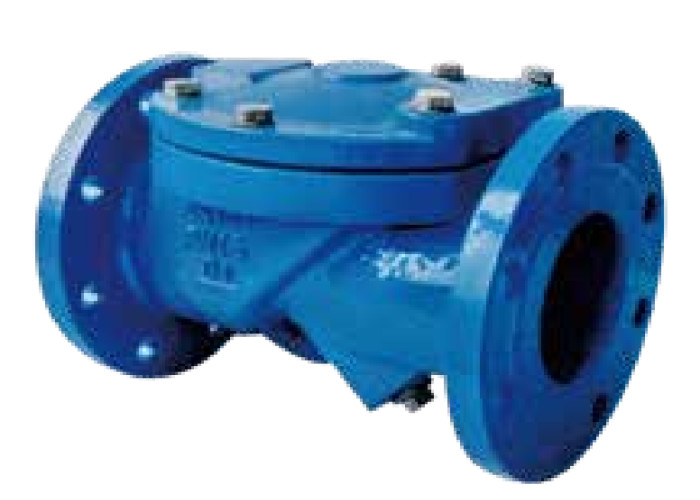

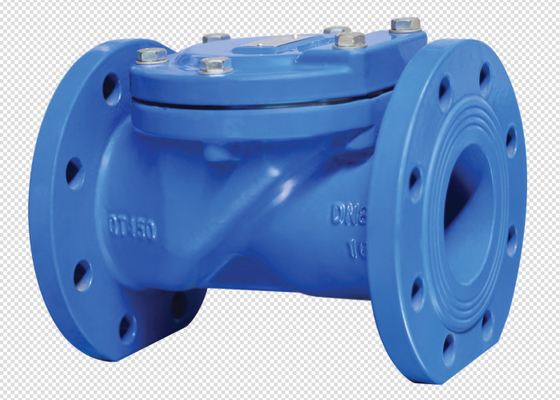

H44X (SFCV) 일련 충돌 소동 체크 밸브의 부품 설계는 주로 3 주요 부문으로 구성됩니다 : 밸브 본체, 보닛과 충돌 플랩
밸브에서 고무 플랩은 강철판, 강철봉으로 만들어지고 기판과 외층으로서의 강화 나일론 직물이 고무로 덮입니다. 밸브 플랩의 서비스 수명은 100만 배 도달할 수 있습니다. H44X (SFCV) 일련 고무 소동 체크 밸브는 잡화, 간이 유지와 기타를 축적하도록 쉽지 않은 작은 헤드손실의 특성을 가지고 있는 가득 찬 플로우 영역 디자인을 채택합니다. 주로 H44X (SFCV) 시리즈 충돌 소동 체크 밸브는 적용 가능하고 수평선상이 상수도고 배수 설비입니다. 그것은 역류를 방지하기 위한 펌프와 펌프에 대한 수격 작용 피해의 유출구에 설치될 수 있습니다. H44X (SFCV) 시리즈 충돌 소동 체크 밸브는 또한 급수 시스템으로 되돌아가는 웅덩이 물이 흘러나오는 것을 예방하기 위한 주입구의 우회 도로관과 저수지의 배수구에 설치될 수 있습니다. 체크 밸브는 전혀 고체 입자와 고점성도를 포함하는 매스컴을 위해, 일반적으로 깨끗한 매스컴에 적합하지 않습니다.
| 밀리미터 | Ｌ | Ｄ | D1 | D2 | 비-프 | Z-фd |
| 50 | 203 | 165 | 125 | 100 | 19-3 | 4-ф19 |
| 65 | 216 | 185 | 145 | 120 | 19-3 | 4-ф19 |
| 80 | 241 | 200 | 160 | 132 | 19-3 | 8-ф19 |
| 100 | 292 | 220 | 180 | 155 | 19-3 | 8-ф19 |
| 125 | 330 | 250 | 210 | 185 | 19-3 | 8-ф19 |
| 150 | 356 | 285 | 240 | 210 | 19-3 | 8-ф23 |
| 200 | 495 | 340 | 295 | 262 | 20-3 | 12-ф23 |
특징
| 신체 | 연성 주철 |
| 보닛 | 연성 주철 |
| 디스크 | NBR+Q235+Nylon 섬유 메쉬 슬리브 |
| 가스킷 | NBR |
| 노르미날 압력 | 1.6 mpa |
| 실 검사 (수질) | 1.76 mpa |
| 기밀 시험 (수질) | 2.4 mpa |
| 온도 | -10 내지 80 Ｃ |
