제품 상세 정보:
결제 및 배송 조건:
|

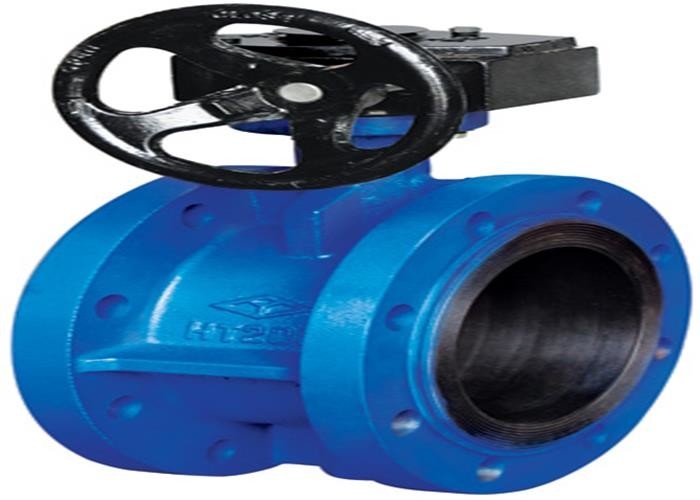

| 상품 이름: | 플랜지된 나비형 밸브 | 압력: | 1.6 mpa |
|---|---|---|---|
| 온도: | ≤80 Ｃ | 연결되세요: | 플렌지 말단 |
| 자리: | NBR | 본체 소재: | HT200/QT450 |
| 다이즈 재료: | QT450 | 열림 모드: | 운전된 웜 기어 |
| 매체: | 물 | 색: | 청색 / 고객 요구 사항 |
| 하이 라이트: | 무쇠 충돌은 나비형 밸브를 정렬시켰습니다,1.6 Mpa 충돌은 나비형 밸브를 정렬시켰습니다,QT450 밸브 나비 웨이퍼 |
||
넓게 파이프라인과 싸우는 특히 화재에서의 서비스의 튜브의 종류와 배수 물, 건설과 기타의 화력 지휘에 사용했습니다.
| 밀리미터 | Ｄ | DI | Z-фd | Ｌ | 비-프 |
| 50 | 160 | 125 | 4-ф19 | 108 | 20-3 |
| 65 | 180 | 145 | 4-ф19 | 112 | 20-3 |
| 80 | 195 | 160 | 8-ф19 | 114 | 22-3 |
| 100 | 215 | 180 | 8-ф19 | 127 | 22-3 |
| 125 | 245 | 210 | 8-ф19 | 140 | 24-3 |
| 150 | 280 | 240 | 8-ф23 | 140 | 24-3 |
| 200 | 335 | 295 | 8-ф23 | 152 | 26-3 |
| 250 | 390 | 350 | 12-ф23 | 165 | 28-3 |
| 300 | 440 | 400 | 12-ф23 | 178 | 28-4 |
| 350 | 505 | 460 | 16-ф23 | 190 | 30-4 |
| 400 | 565 | 515 | 16-ф28 | 216 | 32-4 |
| 450 | 615 | 565 | 20-ф28 | 222 | 32-4 |
| 500 | 670 | 620 | 20-ф28 | 229 | 34-4 |
| 600 | 780 | 725 | 30-ф31 | 267 | 36-5 |
| 700 | 895 | 840 | 24-ф31 | 292 | 40-5 |
| 800 | 1015 | 950 | 24-ф34 | 318 | 44-5 |
| 900 | 1115 | 1050 | 28-ф34 | 330 | 46-5 |
| 1000 | 1230 | 1160 | 28-ф37 | 410 | 50-5 |
| 기준 inal 압력 | 1.0/1.6 Mpa |
| 슈트브크 온도 | ≤ 80' Ｃ |
| 기밀 시험 | 1.1/1.8MPa |
| 쉘 시험 | 1.5/2.4mpa |
| 적당한 매체 : | 물 |
