제품 상세 정보:
결제 및 배송 조건:
|

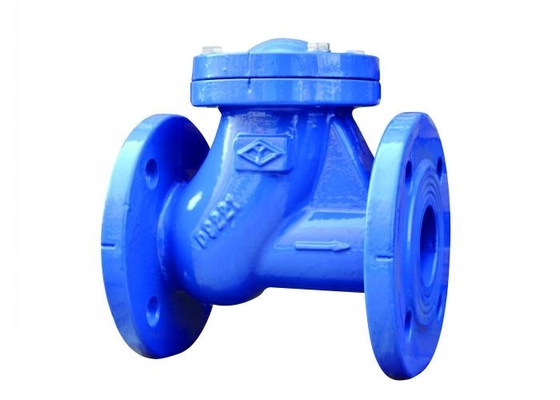

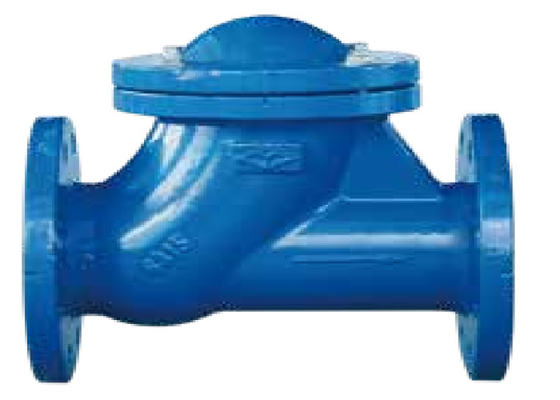

상품 이름: | 리프르체크밸브 | 압력: | 1.6mpa |
---|---|---|---|
본체 소재: | 무쇠 | 매체: | 물 |
매체의 온도: | 정상 온도 | 연결: | 플렌지 말단 |
사이즈: | DN200에 대한 DN40 | 색: | 고객의 요구 /blue |
볼: | WCB+NBR | 표준: | GB 표준 |
하이 라이트: | 플렌지 말단 볼형 체크 밸브,16 Mpa 볼형 체크 밸브,반대 산화 볼체크밸브 |
고무 볼은 중공 강제 볼을 채택하고, 좋은 탄력성과 충돌에 의해서 부착되며, 그것이 봉합을 보증하고 피해를 밸브 폐쇄 동안 파이프라인 시스템으로 줄일 수 있습니다. 밸브가 열릴 때, 홀과 원추형 본체는 강철 볼을 고치고, 고무 볼과 원추형 본체 사이에 접촉면에 대한 압력을 제거하고, 접촉 표면 접촉부를 하고 밸브에서 고무 볼의 진동에 의해 초래된 유압 손실을 줄일 수 있습니다. 큰 파이프라인 시스템에서, 3개 채널 또는 4개 채널 둥근 체크 밸브의 사용은 큰 밸브 플레이트 구조를 대체하고 무게의 밸브 플레이트를 감소시킬 수 있고 내부 채널이 독립적 다공성 구조를 가지게 하고 공이 각각 홀에 위치합니다. 액체는 간섭 없이 밸브 본체를 들어가고 나오는 것의 과정에서 그것의 독자적인 길을 갈 것이고, 밸브를 마무리하는 것의 과정에서 영향과 진동을 감소시키고, 소음을 감소시키고 결점을 운영하는 공을 완전히 제거합니다. 다중 채널 둥근 체크 밸브는 어떤 관절 부분 (샤프트와 샤프트 슬리브)과 어떤 상대적 기계적인 마찰 운동도 가지지 않습니다. 흔들림 점검 밸브와 비교해서, 그것은 어떤 취약 분야, 긴 서비스 라이프와 어떤 정비 작업도 가지지 않습니다
이 밸브는 단일의 개구부를 위해 사용되고 파이프라인 매체의 역류를 방지하기 위해 마감되고 있습니다.
노르미날 압력 | 1.6(mpa) |
쉘 시험 | 2.4 mpa (물) |
기밀 시험 | 1.76 mpa(wtaer) |
온도 | ≤80C |
매체 | 물 |
밀리미터 | L | D | D1 | D2 | 비-프 | Z-фd | H |
40 | 203 | 150 | 110 | 84 | 19-3 | 4-ф19 | 129 |
50 | 203 | 165 | 125 | 99 | 19-3 | 4-ф19 | 129 |
65 | 216 | 185 | 145 | 118 | 19-3 | 4-ф19 | 146 |
80 | 241 | 200 | 160 | 132 | 20-3 | 8-ф19 | 152 |
100 | 292 | 220 | 180 | 156 | 22-3 | 8-ф19 | 189 |
125 | 330 | 250 | 210 | 184 | 23-3 | 8-ф19 | 190 |
150 | 356 | 285 | 240 | 211 | 23-3 | 8-ф23 | 226 |
200 | 495 | 340 | 295 | 266 | 25-3 | 12-ф23 | 275 |
