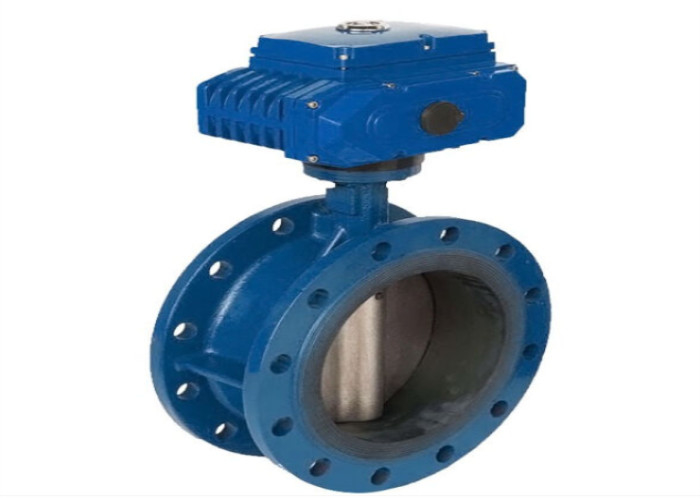

연성 주철 물질 전력 압력 1.6 Mpa 플랜지된 나비형 밸브

용법

밸브는 특히 소방 가스관에서의 상수도의 다양한 가스관과 소방과 타 시스템을 구축한 방류에서 넓게 사용됩니다. 유량을 연결시키고 규제하면서, 밸브는 차단을 위한 비 부식성 매체로 파이프라인 또는 장비에서 사용될 수 있습니다.

구조와 작용 원리

밸브는 플랜지로 연결됩니다. 밸브는 밸브 본체, 디스크 판, 밸브 샤프트, 웜 기어 헤드와 다른 부분으로 구성됩니다

웜 기어 장치를 작동시키고 90까지 밸브 샤프트를 회전시키고 ', 90까지 회전하기 위해 나비형 플레이트를 운전하고 ',와 개방 및 폐쇄를 실현합니다. 웜 기어 장치의 특성 때문에, 유동은 임의로 조정될 수 있습니다.

밸브 특징

1. 구조적인 차원은 소용적, 경량과 용이한 작동으로, GB / t12221에 따릅니다.

2. 구조는 반축 구조를 채택하며, 그것이 90 도에 작동하고, 빨리 열립니다 ; 디스크 판은 고강도, 큰 오버플로우 영역, 작은 유동 저항과 에너지 절약을 가집니다.

3. 매체는 플랜지 나비형 밸브에서 양쪽으로부터 어떠한 방향에도 흐를 수 있으며, 그것이 연결되거나 중지될 수 있습니다.

4. 작은 운영상 토크, 라보르-세이빙과 빛.

5. 개시와 마감의 수는 긴 서비스 라이프와 함께, 시험은 최고 10000까지 입니다.

6. 완전한 씰링을 달성하고 가스의 누출은 테스트는 제로입니다.

차원
