제품 상세 정보:
결제 및 배송 조건:
|

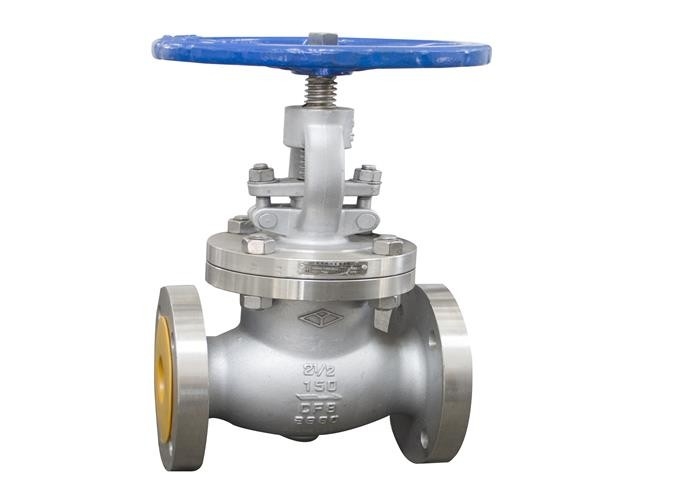

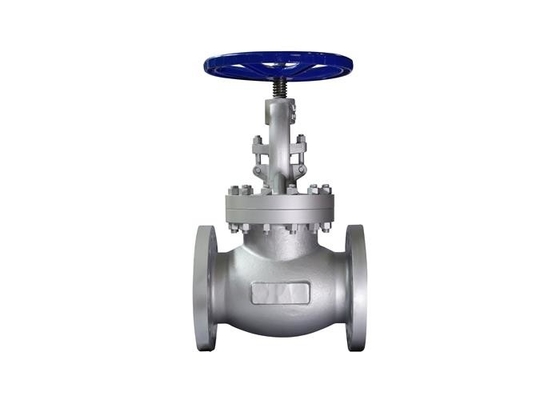

| 상품 이름: | 플랜지된 글러브 밸브 | 표준 또는 비정상: | 표준 |
|---|---|---|---|
| 본체 소재: | 스테인레스 강 | 사이즈: | DN15-DN150mm |
| 매체: | 물 오일 가스, 물 | 색: | 녹슬지 않는 색 |
| 접속 형태: | 플랜지 | 적당한 온도: | ≤200C |
| 하이 라이트: | dn150mm 플랜지된 글러브 밸브,api 표준 플랜지된 글러브 밸브,150lb 압력 글러브 밸브는 플랜지처리되었습니다 |
||
이 밸브는 주로 파이프라인에서 매체를 연결시키거나 자르는데 사용됩니다. 일반적으로, 흐름을 조정할 필요가 없습니다.
1. 이 밸브는 연결된 플랜지이고 플랜지 사이즈가 ANSI 비 16.5 표준에 따를 것입니다.
2. 이 밸브는 밸브 본체, 보닛, 디스크, 줄기세포, 줄기세포 핵심, 수동핸들과 다른 부분으로 구성됩니다. 수동핸들을 회전시킴으로써, 줄기는 회전하고 줄기가 개시와 마감의 목적을 달성하기 위해 위아래로 디스크를 운전합니다.
| 타입 | DN | Ｌ | Ｄ | D1 | D2 | 비-프 | Z-Φd | H1 | H2 | D0 | |
|
J41W-150Lb |
1 1/2 | 40 | 165 | 127 | 98.4 | 73 | 18-1.6 | 4-Ф16 | 236 | 260 | 160 |
| 2 | 51 | 203 | 152.4 | 120.7 | 92.1 | 19.5-1.6 | 4-Ф19 | 259 | 284 | 200 | |
| 2 1/2 | 65 | 216 | 178 | 139.7 | 105 | 22.5-1.6 | 4-Ф19 | 312 | 348 | 240 | |
| 3 | 80 | 241 | 190.5 | 152.4 | 127 | 24-1.6 | 4-Ф19 | 334 | 375 | 240 | |
| 4 | 100 | 292 | 228.6 | 190.5 | 157 | 24-1.6 | 8-Ф19 | 389 | 441 | 280 | |
| 5 | 125 | 356 | 254 | 215.9 | 186 | 24-1.6 | 8-Ф22 | 429 | 503 | 320 | |
| 6 | 150 | 406 | 279.4 | 241.3 | 216 | 25.5-1.6 | 8-Ф22 | 476 | 554 | 400 | |
| 8 | 200 | 495 | 343 | 298.5 | 270 | 29-1.6 | 8-Ф22 | 550 | 630 | 450 |
| 파트 명칭 | 재료 |
| 신체, 보닛 | CF8 |
| 디스크 | CF8 |
| 줄기 | F304 |
| 줄기 핵심 | ZCuAI10Fe3 |
| 실패의 가능성 | 실패의 원인 | 소거법 |
| 밀봉면의 누출 |
1. 밀봉면 사이의 잡화와 때가 있습니다. 2. 밀봉면은 손상됩니다. |
1는 밀봉면에 때와 잡화를 청소합니다. 2. 밀봉면을 다시 끝손질하세요. |
| 충전기 누출 |
1. 패킹 글랜드는 강화되지 않습니다. 2. 불충분한 충전기. 3. 패킹 실패. |
1. 고르게 포장을 압축하세요. 2. 충전기를 추가하세요. 3. 새로운 포장으로 대체하세요. |
|
플랜지 연결 밀봉면의 누출 |
1. 중앙 플랜지 볼트는 강화되지 않거나 밀착도가 평탄하지 않습니다. 2. 플랜지 연결의 밀봉면은 손상됩니다 |
1. 고르게 볼트를 강화하세요. 2. 플랜지 밀봉면을 다시 끝손질하세요. |
