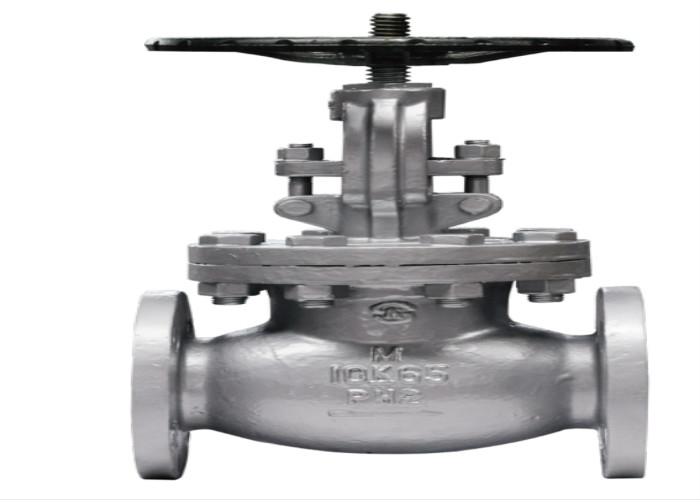

| 상품 이름: | 플랜지된 글러브 밸브 | 본체 소재: | 탄소강 |
|---|---|---|---|
| 연결: | 플렌지 말단, 무선주파수 | 색: | 고객의 요구, 은 백색 |
| 표준: | KS | 압력: | 10K |
| 매체의 온도: | ≤120C | 매체: | 물, 석유, 가스, 증기 |
| 하이 라이트: | 10k 플랜지된 글러브 밸브,고온 플랜지된 글러브 밸브,10k 글러브 밸브 플랜지형 |
||
이 밸브는 주로 파이프라인에서 매체를 연결시키거나 자르는데 사용됩니다. 일반적으로, 흐름을 조정할 필요가 없습니다
1. 구조는 합리적이고 소형이고 크기가 작습니다. 밸브 본체는 형성하여지거나 간소해진 배럴이고 형태가 아름답습니다.
2. 개시와 마감 토크는 작고 밀봉이 안전하고 믿을 만합니다
| 타입 |
압력 |
시험압력 | 적당한 템퍼어처크 | 적당한 매체 | |
|
힘 (물) MPa |
Enclose(물) MPa |
||||
|
J41H-10K
|
10K | 2.1 | 1.6 | -10~120C | 증기, 급수됩니다 |
| 타입 | DN | Ｌ | Ｄ | D1 | D2 | 비-프 | Z-Φd | H1 | H2 | D0 |
|
J41H-10K |
50 | 203 | 155 | 120 | 96 | 16-2 | 4-Φ19 | 289.5 | 315 | 200 |
| 65 | 216 | 175 | 140 | 116 | 18-2 | 4-Φ19 | 294.5 | 326.5 | 200 | |
| 80 | 241 | 185 | 150 | 126 | 18-2 | 8-Φ19 | 322.5 | 355 | 240 | |
| 100 | 292 | 210 | 175 | 151 | 18-2 | 8-Φ19 | 345.5 | 380 | 280 | |
| 125 | 356 | 250 | 210 | 182 | 20-2 | 8-Φ23 | 414 | 460 | 280 | |
| 150 | 406 | 280 | 240 | 212 | 22-2 | 8-Φ23 | 443 | 495 | 360 | |
| 200 | 495 | 330 | 290 | 262 | 22-2 | 12-Φ23 | 530 | 602 | 450 |
| 파트 명칭 | 재료 |
| 신체 보닛 |
WCB |
| 줄기 |
25 |
| 줄기 핵심 |
2Cr13 |
| 디스크 |
ZCuAl10Fe3 |
