제품 상세 정보:
결제 및 배송 조건:
|

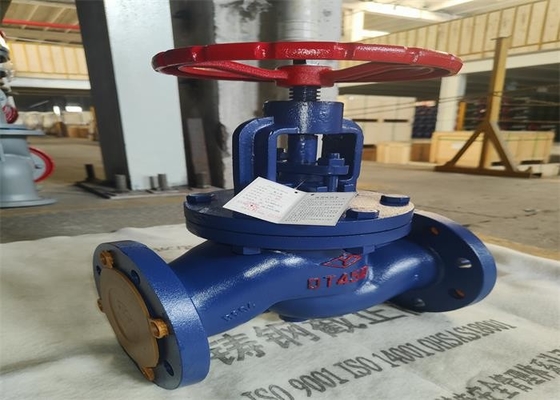

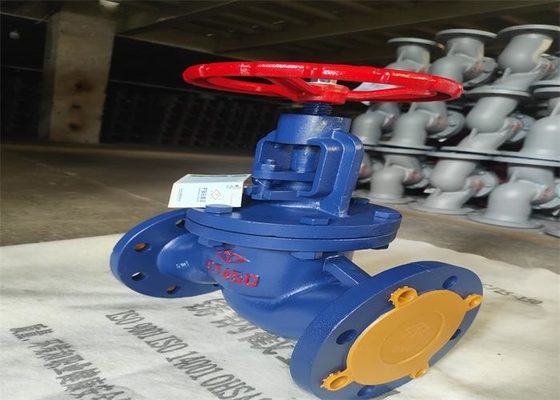

| 상품 이름: | 플랜지된 글러브 밸브 | 압력: | 1.6 Mpa |
|---|---|---|---|
| 힘: | 수동핸들 | 적당한 온도: | ≤200C |
| 연결: | 플렌지 말단 | 색: | 고객의 요구, 청색 |
| 본체 소재: | 회색 주철 | 매체: | 물 오일 가스, 물, 증기 |
| 하이 라이트: | 15 밀리미터 플랜지된 글러브 밸브,gb 표준 플랜지된 글러브 밸브,1.6 mpa 압력 글러브 밸브 플랜지형 |
||
1. J41t/w/h/f/x-16은 gb/t12233 표준에 따른 플랜지 연결된 조절판입니다 ;
2. 밸브는 밸브 본체, 디스크, 보닛, 밸브 로드와 수동핸들로 구성됩니다.
밸브봉이 개시와 마감의 목적을 달성하기 위해 상승하거나 하락하기 위해 밸브 디스크를 운전하기 위해, 회전하게 하기 위해 손조작-핸들을 회전시키세요
1. 구조는 합리적이고 소형이고 크기가 작습니다. 밸브 본체는 형성하여지거나 간소해진 배럴이고 형태가 아름답습니다.
2. 개시와 마감 토크는 작고 밀봉이 안전하고 믿을 만합니다.
3. 밸브 자리는 대치할 수 있는 밸브 자리일 수 있으며, 그것이 근무 조건의 그 요구를 만족시키기 위한 어떠한 조합에서 닫힘 부분의 밀봉면 소재와 일치될 수 있습니다.
| 타입 |
명사 상당어 |
측정(MM) | |||||||
| Ｌ | Ｄ | D1 | D2 | 비-프 | Z-Φd | Ｈ | D0 | ||
| J41T/W/H/F/X-16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | (113)200 | 80 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | (113)200 | 80 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | (125)220 | 80 | |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | (145)245 | 100 | |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | (180)260 | 130 | |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-Φ18 | (200)285 | 130 | |
| 65 | 290 | 180 | 145 | 120 | 20-3 | 4-Φ18 | (205)300 | 150 | |
| 80 | 310 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 350 | 240 | |
| 100 | 350 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 365 | 240 | |
| 125 | 400 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 430 | 300 | |
| 150 | 480 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 450 | 300 | |
| 200 | 600 | 335 | 295 | 265 | 30-3 | 12-Φ23 | 510 | 360 | |
| 250 | 650 | 405 | 355 | 320 | 32-3 | 12-Φ25 | 620 | 420 | |
| 300 | 698 | 460 | 410 | 375 | 34-3 | 12-Φ25 | 890 | 600 | |
주요 부문 소재
| 파트 명칭 | 재료 |
| 신체 보닛 | DN15-65 회색 주철 /DN80-300 연성 주철 |
| 줄기 | 탄소강, 스테인레스 강 |
| 디스크 |
회색 iron+Brass, 회색 주철, 회색 iron+Stainless 강철, 회색 iron+F4, 회색 iron+rubber |
| 가스킷 | XB300 |
| 포장 | 유연성 흑연 |
| 볼트 너트 | 25/35 |
| 밀봉 링 | HR200 / 놋쇠 (단지 forDN15-50) |
