제품 상세 정보:
결제 및 배송 조건:
|

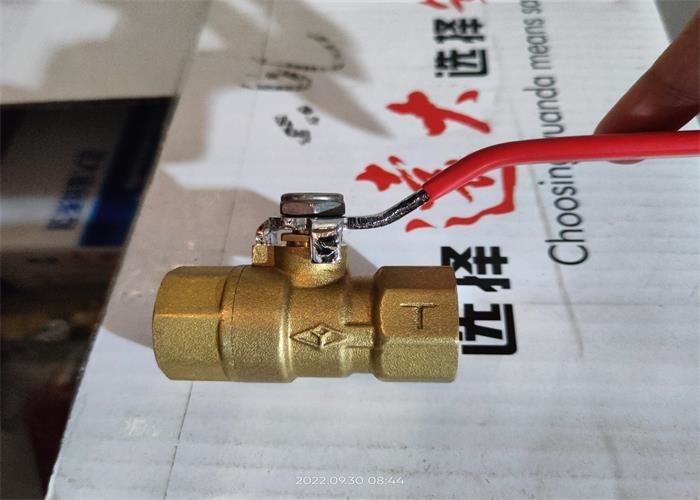

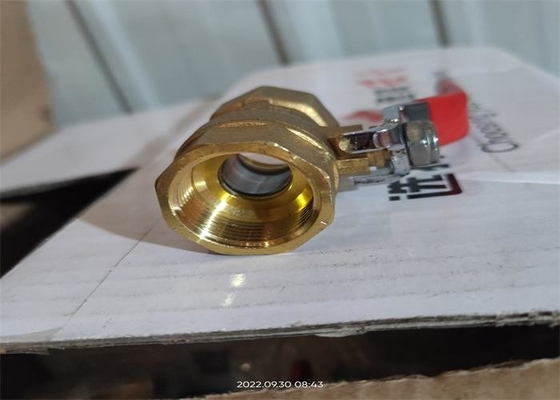

| 상품 이름: | 놋쇠로 만든 물 밸브 | 본체 소재: | 놋쇠 |
|---|---|---|---|
| 색: | 놋쇠로 만든 표면 | 작동 온도: | 150' Ｃ에 대한 -10' Ｃ |
| 사이즈: | DN15 To100 | 매체: | 공기, 물, 석유 |
| 연결: | 나선부입니다 | 압력: | 1.6Mpa |
| 하이 라이트: | PTFE 밀봉은 볼 밸브에 실을 뀄습니다,나선부 볼 밸브 1.6 Mpa,PTFE 바다표범 놋쇠 물 밸브 |
||
밸브는 열리고 마감대서 온도 ≤150C 물, 증기와 석유와 다른 비부식성 매체 송유관을 위해 사용됩니다
Q11f-16t는 밸브 본체, 공, 밸브봉, 핸들과 다른 부분으로 구성됩니다. 핸들은 밸브가 오픈 포지션에서 있는 것을 나타내도록 파이프 축과 평행하고 밸브가 폐쇄 위치에서 있는 것을 나타내도록 파이프 축과 직각입니다. 핸들은 개시를 실현하기 위해 90을' 돌려지고 마감되고 있습니다.
| 타입 | Ｇ | 사이즈(MM) | ||
| Ｌ | Ｈ | 나 | ||
| Q11F-16T | 1/2 | 51.4 | 48.2 | 90 |
| 3/4 | 57.4 | 51 | 90 | |
| 1 | 67.4 | 58 | 100 | |
| 1 1/4 | 77.5 | 61 | 100 | |
| 1 1/2 | 88 | 73 | 137 | |
| 2 | 105.4 | 79 | 137 | |
| 파트 명칭 | 재료 |
| 신체 | HPb59-1 |
| 볼 | HPb59-1 |
| 줄기 | HPb59-1 |
| 밀봉 | PTFE |
| 타입 |
압력 (MPa) |
테스트중인 압력 | 템퍼어처크 | 매체 | |
|
해안포 (해상) MPa |
밀봉(물) MPa |
||||
| Q11F-16T | 1.6 | 2.4 | 1.76 | -20~150C | 물, 실내 가스관 가스 ≤ 0.4mpa, 공기 ≤ 0.6mpa, 비부식성 액체 |
1. 이 밸브는 마른 저장소에 남아 있고, 오픈 에어에서 저장되기 위해 엄밀하게 금지됩니다.
2. 장기 저장은 정기적으로 유지되어야 합니다.
3. 제품은 어떠한 입장과 어떠한 파이프라인에도 설치될 수 있고 근무 조건이 성능 명세에 요구와 일치합니다.
4. 설치 전에, 내압 시험은 설치 전에 그 요구를 만족시키하도록 실행되어야 합니다.
5. 파이프와 밸브 공동은 설치 전에 청소되어야 합니다.
6. 설치 뒤에, 제품은 큰 외부의 힘을 받지 않을 것입니다.
7. 핸들의 방향은 줄기의 사각요홈의 방향과 일치합니다
