제품 상세 정보:
결제 및 배송 조건:
|

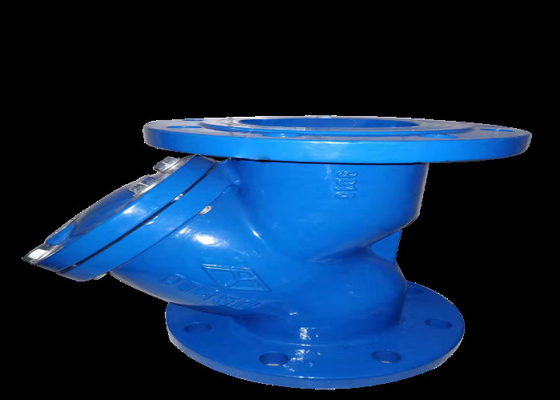

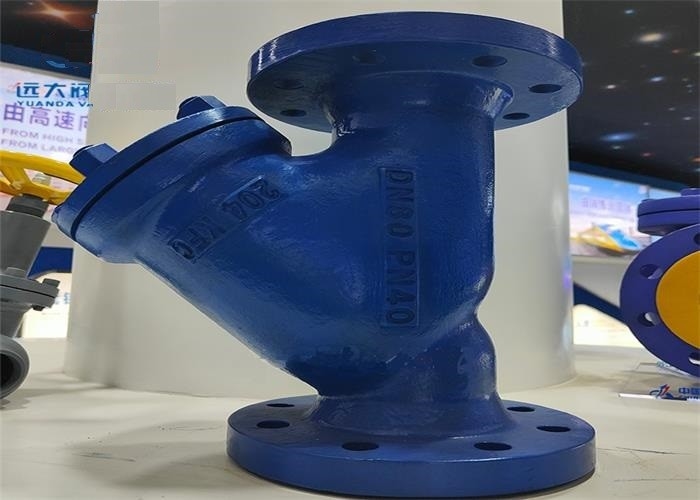

| 상품명: | Y 스트레이너 밸브 | 이름: | 플랜지 필터 밸브 |
|---|---|---|---|
| 크기: | DN50~DN200 | 연결: | 플렌지 말단 |
| 망사: | 10~100 | 색깔: | 청색, 고객의 요구 |
| 미디어: | 물, 기름, 가스 | 압력: | 중간 압력 |
| 하이 라이트: | DIN 표준 y 스트레이너 밸브,dn50 크기 y 스트레이너 밸브,dn50 크기 y 유형 스트레이너 밸브 |
||
이 제품은 공칭 압력 ≤1.6MPa, 온도 0°C ~120°C /0°C ~200°C 물, ≤0.2MPa 포화 증기, 오일 파이프라인에 적합하며 먼지, 강수량, 녹 및 기타 파편을 걸러낼 수 있습니다. 중간.
Y형 필터는 중간 파이프라인 시스템을 운반하기 위한 필수 필터 장치입니다.Y 형 필터는 일반적으로 밸브 및 장비의 정상적인 사용을 보호하기 위해 매체의 불순물을 제거하기 위해 압력 릴리프 밸브, 압력 릴리프 밸브, 수위 밸브 또는 기타 장비의 입구에 설치됩니다.Y형 필터는 진보된 구조, 낮은 저항, 배출하기 쉬운 등을 가지고 있습니다.Y 형 필터 적용 매체는 물, 기름, 가스가 될 수 있습니다.
| 부품명 | 재료 |
| 몸, 보닛 | GG25/GGG40.3 |
| 필터 | 304 |
| 볼트, 너트 | 25/35 |
| 크기 | 엘 | 디 | D1 | D2 | BF | Z-φd |
| 2＂ | 230 | 165 | 125 | 99 | 20-3 | 4-φ19 |
| 2.5＂ | 290 | 185 | 145 | 118 | 20-3 | 4-φ19 |
| 삼＂ | 310 | 200 | 160 | 132 | 22-3 | 8-φ19 |
| 4＂ | 350 | 220 | 180 | 156 | 24-3 | 8-φ19 |
| 5＂ | 400 | 250 | 210 | 184 | 26-3 | 8-φ19 |
| 6＂ | 480 | 285 | 240 | 211 | 26-3 | 8-φ23 |
| 8＂ | 600 | 340 | 295 | 266 | 30-3 | 12-φ23 |
| 10＂ | 730 | 405 | 355 | 310 | 32-3 | 12-φ28 |
| 12＂ | 850 | 460 | 410 | 370 | 32-3 | 12-φ28 |
| 플랜지 끝 | BS EN1092-2 |
| 감지 및 테스트 | BS EN 12266 |
| 공칭 압력 | 1.6MPa |
| 지옥 테스트(물) | 2.4mpa |
| 적당한 온도 | 온도 ≤ 200℃ |
| 적절한 압력 | 압력 < 1.6 MPa. |
| 적합한 매체 | 수증기 기름 |
밸브는 매질에서 입구로, 필터 스크린을 통해 여과 목적을 달성하고, 출구에서 흘러 나옵니다.
1. 간단한 모양, 좋은 제조 기술, 설치하게 쉬운 신청의 광범위.
2. 적당한 조밀한 구조, 일에서 가득 차있는 외관은 매체에 있는 불순을 걸러낼 수 있습니다.
3. 매체는 밸브 입구 방향에서 흐르고 필터 스크린을 통해 여과되고 출구에서 흘러 나와 여과 목적을 달성할 수 있습니다.
1. 이 제품은 파이프라인의 잡화를 필터링하고 밸브 또는 장비의 정상적인 작동을 보호하기 위해 파이프라인에 설치됩니다.
2. 제품을 설치하기 위해서는 배관에 바이패스를 설치해야 합니다.
3. 설치 전에 파이프와 밸브 캐비티를 청소해야 합니다.
4. 밸브는 설치 후 큰 외력을 받지 않아야 합니다.
5. 지역 최저 기온이 4℃보다 낮을 경우 절연 보호 조치를 취해야 합니다.엔드 밸브는 파이프 또는 재킷 가열과 함께 사용되어야 하므로 파이프 벽 온도가 0℃ 이하로 내려가는 것을 방지하십시오.
6. 진동 또는 매체 온도의 급격한 변화가 있는 파이프라인에 설치 및 사용하는 것은 엄격히 금지됩니다.
7. 제품은 일반적으로 감압 밸브, 유압 제어 밸브 및 기타 장비의 입구에 설치됩니다.설치 위치는 보호 밸브 직경의 6-10배여야 하며 매체의 흐름 방향은 밸브 본체의 화살표 방향과 일치해야 합니다.그렇지 않으면 필터 기능이 달성되지 않습니다.
