제품 상세 정보:
결제 및 배송 조건:
|

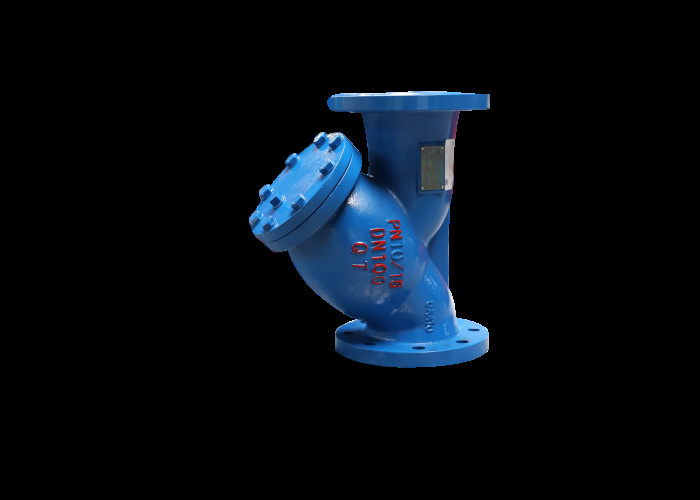

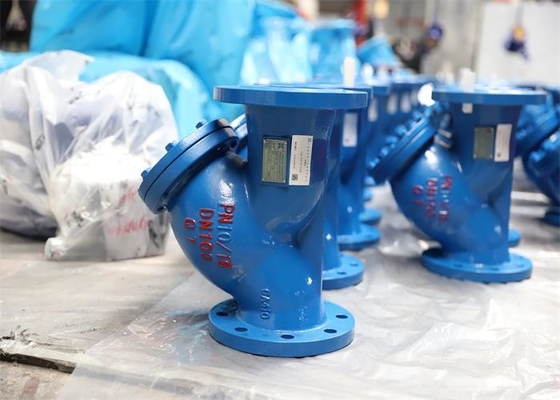

| 상품명: | Y 스트레이너 밸브 | 색깔: | 고객의 요청, 블랙 |
|---|---|---|---|
| 유형: | Ｙ 타입 체. | 기준: | KS 규격 |
| 압력: | 중간 압력, 10K | 매체의 온도: | 중간 온도 |
| 본체 재질: | 회색 철 ; 연성 철 | 이름: | 필터 밸브 |
| 하이 라이트: | 10k 표준 y 스트레이너 밸브,150mm y 스트레이너 밸브,주철 y형 스트레이너 밸브 |
||
Y형 필터는 중간 파이프라인 시스템을 운반하기 위한 필수 필터 장치입니다.Y 형 필터는 일반적으로 밸브 및 장비의 정상적인 사용을 보호하기 위해 매체의 불순물을 제거하기 위해 압력 릴리프 밸브, 압력 릴리프 밸브, 수위 밸브 또는 기타 장비의 입구에 설치됩니다.Y형 필터는 진보된 구조, 낮은 저항, 배출하기 쉬운 등을 가지고 있습니다.Y 형 필터 적용 매체는 물, 기름, 가스가 될 수 있습니다.
| 유형 | 압력(MPa) | 테스트 압력 MPa | 적당한 온도℃ | 적합한 매체 |
| 강도(물) | ||||
| (KS)GL41H-10K | 1.0 | 2.0 | -10~200℃ | 증기 |
| GL41H-10K | (DN) | 크기 | ||||||
| 엘 | 비 | 씨 | 디 | 이자형 | 에프 | 시간 | ||
| 65 | 285 | 22 | 4×Φ19 | Φ65±2 | Φ140 | Φ175 | 191 | |
| 80 | 305 | 22 | 8×Φ19 | Φ80±2 | Φ150 | Φ185 | 230 | |
| 100 | 360 | 24 | 8×Φ19 | Φ100±2 | Φ175 | Φ210 | 283 | |
| 125 | 410 | 24 | 8×Φ23 | Φ125±2 | Φ210 | Φ250 | 335 | |
| 150 | 480 | 26 | 8×Φ23 | Φ150±2 | Φ240 | Φ280 | 387 | |
이 제품은 본체, 커버, 필터 및 기타 부품으로 구성되어 있으며, 매체는 수입에서 필터 스크린 필터를 통해 배출구에서 나옵니다.
1. 본 제품은 건조창고에 보관되며, 옥외보관을 엄격히 금지합니다.
2. 장기 보관, 정기적인 유지 보수.
3. 제품은 일반적으로 압력 릴리프 밸브, 압력 릴리프 밸브, 유압 제어 밸브 또는 입구 끝의 매체 장비에 설치됩니다.
4. 제품 설치를 위한 파이프라인을 우회합니다.
5. 제품은 보호밸브와의 거리가 보호밸브 지름의 6~10배가 되도록 설치하여야 한다.
6. 설치시 중간유량은 본체의 화살표 방향과 일치해야 합니다.
7. 설치할 때 덮개는 직경 축 아래에 있습니다.
8. 설치 전에 파이프와 밸브 캐비티를 청소해야 합니다.
9. 작동 조건은 주요 성능 사양의 요구 사항과 일치해야 합니다.
10. 흡입구와 토출구의 압력차가 0.2MPa 이상일 때 청소 또는 청소를 하십시오.
