제품 상세 정보:
결제 및 배송 조건:
|

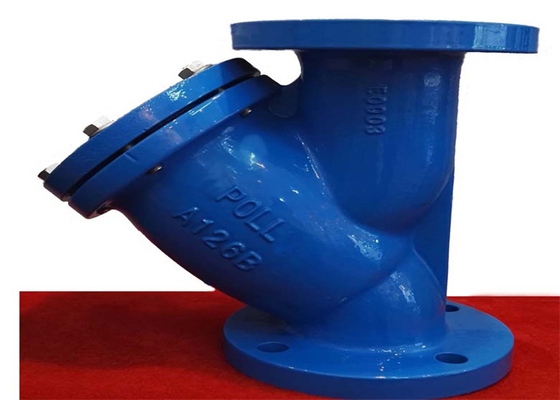

상품명: | Y 스트레이너 밸브 | 압력: | 중간 압력 |
---|---|---|---|
기준: | API 표준 | 본체 재질: | 주철 |
연결: | 플랜지 끝, RF | 색깔: | 청색, 고객의 요구 |
유형: | Y형 스트레이너.,파이프 피팅 | 마이덤: | 물 기름 증기 |
하이 라이트: | api y 필터 밸브,125lb y 필터 밸브,80mm y 유형 스트레이너 밸브 |
주철 필터는 야금, 화학 산업, 석유, 제지, 의약품, 식품, 광업, 전력, 도시, 가정 및 기타 가스 분야에서 널리 사용됩니다.주철 필터는 밸브의 정상적인 사용을 보호하기 위해 매체의 불순물을 제거하기 위해 일반적으로 압력 릴리프 밸브, 압력 릴리프 밸브, 포지셔닝 밸브 또는 기타 장비의 입구에 설치되는 전송 매체 파이프라인의 필수 장치입니다. 장비, 장비 유지 보수 비용을 줄입니다.
유체가 필터 요소로 필터에 들어가면 필터 요소에 의해 불순물이 차단되고 깨끗한 필터 가스가 필터 출구에서 배출됩니다.청소가 필요한 경우 필터 실린더를 분해하는 한 필터 요소를 빼낸 다음 청소 후 다시 로드할 수 있습니다.따라서 주철 필터의 사용 및 유지 보수가 매우 편리합니다.
크기 | 엘 | 디 | D1 | 비 | Z-φd | 시간 |
2" | 223 | 152 | 121 | 16 | 4-φ19 | 163 |
2.5" | 273 | 178 | 140 | 18 | 4-φ19 | 194 |
삼" | 292 | 190 | 153 | 19 | 4-φ19 | 217 |
4" | 352 | 228 | 191 | 24 | 8-φ19 | 270 |
5" | 416 | 254 | 216 | 24 | 8-φ22 | 231 |
6" | 470 | 279 | 242 | 25 | 8-φ22 | 373 |
8" | 543 | 342 | 299 | 28 | 8-φ22 | 450 |
10" | 660 | 406 | 362 | 30 | 12-φ25 | 527 |
12" | 762 | 483 | 432 | 32 | 12-φ25 | 608 |
플랜지 끝 | ANSI B16.1 |
공칭 압력 | 125PSI |
쉘 테스트 | 2.4mpa |
적당한 온도 | 온도 ≤ 200℃ |
적절한 압력 | 압력 < 1.6 MPa. |
적합한 매체 | 물 기름 증기 |
신체 | ASTM A216 CL.B |
화면 | SS304 |
보닛 | ASTM A216 CL.B |
플러그 | ASTM 1035 |
1. 본 제품은 건조창고에 보관되며, 옥외보관을 엄격히 금지합니다.
2. 장기 보관, 정기적인 유지 보수.
3. 제품은 일반적으로 압력 릴리프 밸브, 압력 릴리프 밸브, 유압 제어 밸브 또는 입구 끝의 매체 장비에 설치됩니다.
4. 제품 설치를 위한 파이프라인을 우회합니다.
5. 제품은 보호밸브와의 거리가 보호밸브 지름의 6~10배가 되도록 설치하여야 한다.
6. 설치시 중간유량은 본체의 화살표 방향과 일치해야 합니다.
7. 설치할 때 덮개는 직경 축 아래에 있습니다.
8. 설치 전에 파이프와 밸브 캐비티를 청소해야 합니다.
9. 작동 조건은 주요 성능 사양의 요구 사항과 일치해야 합니다.
10. 흡입구와 토출구의 압력차가 0.2MPa 이상일 때 청소 또는 청소를 하십시오.
이 제품은 본체, 커버, 필터 및 기타 부품으로 구성되어 있으며, 매체는 수입에서 필터 스크린 필터를 통해 배출구에서 나옵니다.
