제품 상세 정보:
결제 및 배송 조건:
|

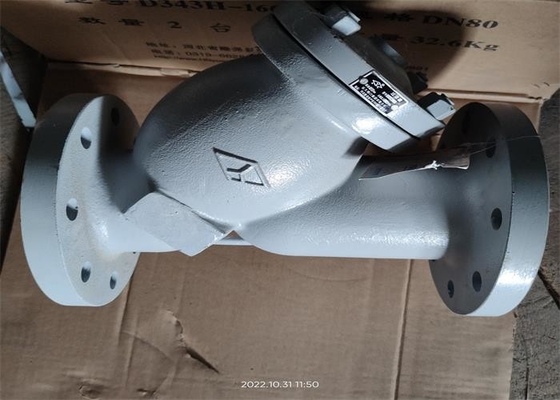

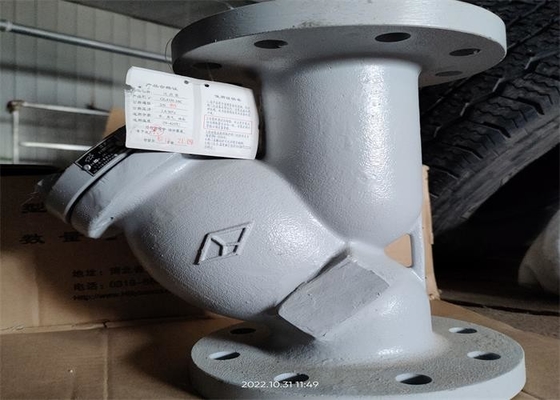

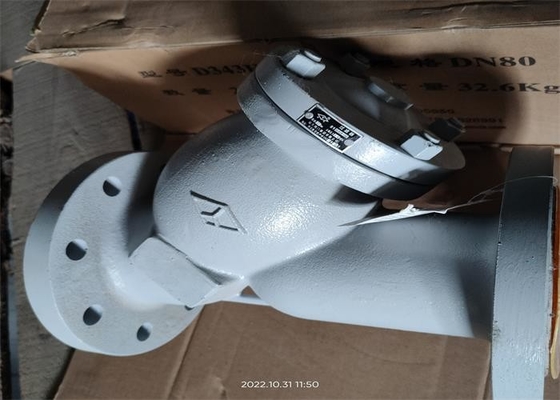

| 상품명: | Y 스트레이너 밸브 | 본체 재질: | 탄소강 |
|---|---|---|---|
| 색깔: | 회색빛인 고객의 요구 | 연결: | 플랜지 끝, RF |
| 크기: | DN15~DN500 | 압력: | 2.5Mpa |
| 유형: | Y형 스트레이너. 필터 밸브 | 필터 재료: | 304，ss304 |
| 중간: | 물 기름 증기 | 온도: | -29C~425C |
| 하이 라이트: | 2.5 mpa y 스트레이너 밸브,gb 표준 y 스트레이너 밸브,주강 y 형 스트레이너 밸브 |
||
주강 필터는 야금, 화학 산업, 석유, 제지, 의약, 식품, 광업, 전력, 도시, 가정 및 기타 가스 분야에서 널리 사용됩니다.주철 필터는 밸브의 정상적인 사용을 보호하기 위해 매체의 불순물을 제거하기 위해 일반적으로 압력 릴리프 밸브, 압력 릴리프 밸브, 포지셔닝 밸브 또는 기타 장비의 입구에 설치되는 전송 매체 파이프라인의 필수 장치입니다. 장비, 장비 유지 보수 비용을 줄입니다.
유체가 필터 요소로 필터에 들어가면 필터 요소에 의해 불순물이 차단되고 깨끗한 필터 가스가 필터 출구에서 배출됩니다.청소가 필요한 경우 필터 실린더를 분해하는 한 필터 요소를 빼낸 다음 청소 후 다시 로드할 수 있습니다.따라서 주철 필터의 사용 및 유지 보수가 매우 편리합니다.
| 유형 | DN | 엘 | 디 | 디1 | 디2 | bf | Z-Φd |
| GL41H-25 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Ф14 |
| 20 | 145 | 105 | 75 | 55 | 16-2 | 4-Ф14 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Ф14 | |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Ф18 | |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Ф18 | |
| 50 | 220 | 160 | 125 | 100 | 20-3 | 4-Ф18 | |
| 65 | 250 | 180 | 145 | 120 | 22-3 | 8-Ф18 | |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Ф18 | |
| 100 | 310 | 230 | 190 | 160 | 24-3 | 8-Ф23 | |
| 125 | 350 | 270 | 220 | 184 | 26-2 | 8-Ф26 | |
| 150 | 380 | 300 | 250 | 211 | 28-2 | 8-Ф26 | |
| 200 | 500 | 360 | 310 | 274 | 30-2 | 12-Ф26 | |
| 250 | 550 | 425 | 370 | 330 | 32-2 | 12-Ф30 | |
| 300 | 670 | 485 | 430 | 389 | 34-2 | 16-Ф30 | |
| 350 | 700 | 555 | 490 | 448 | 38-2 | 16-Ф33 | |
| 400 | 800 | 626 | 550 | 503 | 40-2 | 16-Ф36 | |
| 450 | 825 | 670 | 600 | 548 | 46-2 | 20-Ф36 | |
| 500 | 850 | 730 | 660 | 609 | 48-2 | 20-Ф36 |
| 신체 | WCB |
| 에어 필터 네트 | 304 |
| 틈 메우는 물건 | 08F+유연한 흑연 |
| 보닛 | WCB |
| 너트 | 35 |
| 면 대면 | GB/T 12221 |
| 플랜지 연결 치수 | JB/T 79.1 |
| 밸브 검사 | GB/T 26480 |
| 지옥 테스트(물) | 2.4mpa |
| 적당한 온도 | -29℃ ≤t ≤ 425℃ |
| 적절한 압력 | 압력 < 1.6 MPa. |
| 적합한 매체 | 수증기 기름 |
| 고장날 수 있음 | 실패의 원인 | 제거 방법 |
| 중간 입 누출 |
1. 중간 구강 패드의 손상 또는 고장.
2. 중간 입의 밀봉 표면이 손상되었습니다. |
1. 중간 마우스 패드를 교체하십시오.
2. 실링 표면을 수리하십시오. |
1. 본 제품은 건조창고에 보관하여야 하며, 옥외 보관을 엄격히 금지합니다.
2. 제품은 종종 감압 밸브, 감압 밸브, 유압 제어 밸브 또는 수성 가스 장비의 입구에 설치됩니다.
3. 보호밸브 지름의 6~10배 간격으로 설치한다.
4. 이 밸브를 설치하기 위한 파이프라인은 바이패스되어야 합니다.
5. 볼트가 느슨하지 않은지 확인하십시오.느슨하면 조입니다.
설치하는 동안 매체의 흐름은 밸브 본체의 화살표 방향과 일치해야 합니다.
7. 작동 조건은 성능 사양의 요구 사항과 일치해야 합니다.
8. 선택한 제품의 흐름은 파이프라인에서 요구하는 흐름보다 크거나 같아야 합니다.
