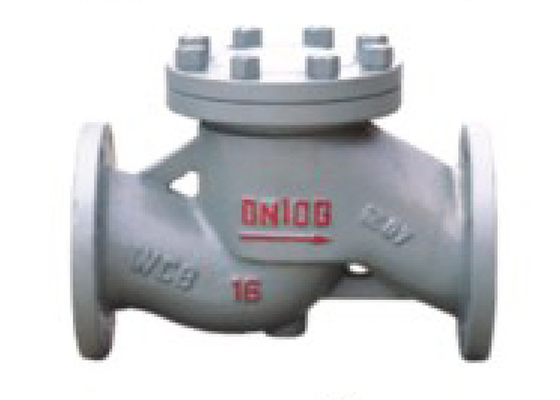

PN16 DN15-DN250 캐스트 탄소강 프랜지 연결단 리프르체크밸브

도입

리프르체크밸브는 매체의 역류를 방지하기 위해 자동적으로 매체 자체의 유량에 따라 밸브 디스크를 개폐하는 밸브를 언급합니다. 단방향식 밸브의 체크 밸브가 유량 밸브와 역압 밸브를 역으로 돌릴 때 그것은 또한 알려집니다. 체크 밸브는 자동밸브에 속하며, 그것이 주로 매체 역류, 펌프와 구동 모터의 역회전과 컨테이너 매체의 방출을 방지하는데 사용됩니다. 체크 밸브는 압력이 시스템 압력을 초월할 수 있는 보조 시스템을 공급하기 위한 송유관에 또한 사용될 수 있습니다. 체크 밸브는 주로 흔들림 점검 밸브 (중력 중심에 따라 회전하 )와 (주축을 따라 움직이는) 리프르체크밸브로 분할될 수 있습니다

설치 모드

리프르체크밸브 : 체크 밸브를 위해 밸브 본체의 수직 기준선을 따라 활주하는 밸브 디스크와 함께, 내부 스레드 체크 밸브는 단지 수평 파이프라인에 설치될 수 있고 고압력 소직경 체크 밸브 위의 밸브 디스크가 공을 채택할 수 있습니다. 나비형 검사밸브의 몸 형태가 조절판의 그것과 같아서 (그것이 조절판으로서 사용될 수 있는) 그것의 유동적 저항계수는 큽니다. 그것의 구조는 조절판과 유사하고 밸브 본체와 디스크가 조절판과 같습니다. 밸브 디스크의 상부와 밸브덮개의 하부는 가이드 슬리브에 의해 처리됩니다. 밸브 디스크 가이드 슬리브는 밸브 디스크 가이드 슬리브에서 자유로이 오르락 내리락할 수 있습니다. 매체가 하류를 흘릴 때, 밸브 디스크는 매체을 공세에 의해 열립니다. 매체가 흘러나오는 것을 멈출 때, 밸브 디스크는 매체의 역 플로우를 방지하기 위해 수직적으로 밸브 자리에 하락합니다. 곧은 통과하여 나비형 검사밸브의 매체 유입구와 배출구 채널의 방향은 밸브 자리 채널의 그것과 직각입니다 ; 수직 기중기 체크 밸브를 위해, 매체 유입구와 배출구 채널의 방향은 밸브 자리 채널의 그것과 같고 그것의 유동 저항이 곧은 쓰루 체크 밸브의 그것보다 작습니다

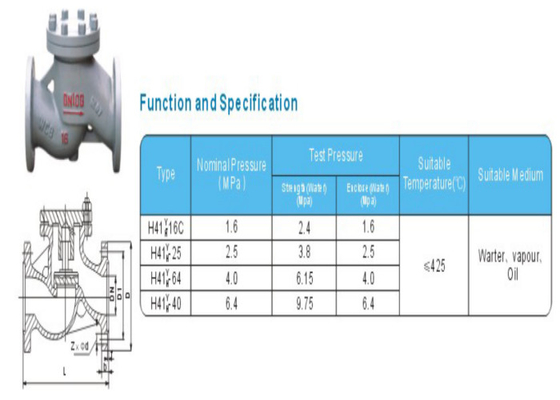

특징

차원
