제품 상세 정보:
결제 및 배송 조건:
|
| 상품 이름: | 유동구 밸브 | 본체 소재: | 무쇠 |
|---|---|---|---|
| 색: | 고객의 요구, 파래집니다 | 연결: | 플랜지 |
| 압력: | 저압 | 매체의 온도: | 정상 온도 |
| 타입: | 볼 밸브 | 매체: | 물 |
| 힘: | 한델 | 볼 소재: | q235 |
| 하이 라이트: | 항코로시브 무쇠 플랜지된 볼 밸브,Q235는 철 플랜지된 볼 밸브를 던졌습니다,한델 DIN은 쇠공 밸브를 던졌습니다 |
||

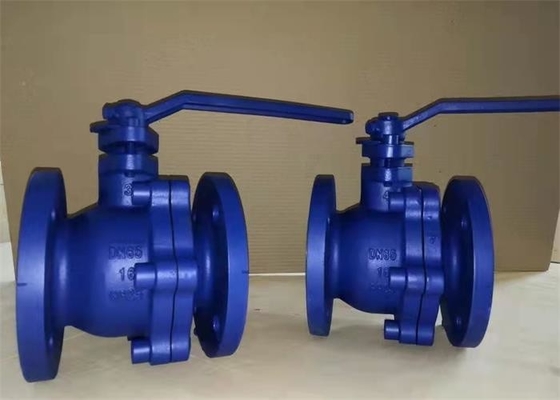

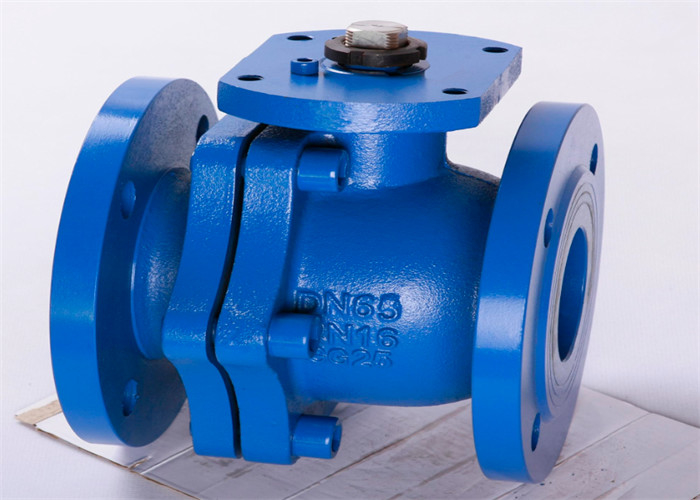

도입
볼 밸브와 문짝 밸브는 밸브의 같은 유형에 속합니다. 차이는 그것의 닫힘 부분이 공이라는 것입니다. 공은 개폐하기 위한 밸브 본체의 심묵의 주위를 회전합니다. 볼 밸브는 주로 파이프라인에서 매체의 흐름 방향을 자르고 분배하고 바꾸는데 사용됩니다. 플랜지 볼 밸브 표준 GB / t21465-2008 밸브 용어는 승강기 (볼)이 밸브봉에 의해 가동되고, 밸브봉의 주축의 주위를 회전하는 밸브로 규정됩니다.
| DN | Ｄ | Ｌ | Ｄ | Ｃ | Ｒ | 비 | 엔 | Ｈ | Ｅ | Ｕ | ◊S |
| 15 | 15 | 115 | 95 | 65.0 | 45 | 14 | 4 | 14 | 42 | M5 | 9 |
| 20 | 20 | 120 | 105 | 75.0 | 58 | 16 | 4 | 14 | 42 | M5 | 9 |
| 25 | 25 | 125 | 115 | 85.0 | 68 | 16 | 4 | 14 | 42 | M5 | 12 |
| 32 | 32 | 130 | 140 | 100.0 | 78 | 18 | 4 | 19 | 50 | M6 | 12 |
| 40 | 40 | 140 | 150 | 110 | 88 | 18 | 4 | 19 | 50 | M6 | 14 |
| 50 | 50 | 150 | 165 | 125.0 | 102 | 20 | 4 | 19 | 70 | M8 | 17 |
| 65 | 65 | 170 | 185 | 145.0 | 122 | 20 | 4 | 19 | 102 | M10 | 19 |
| 80 | 80 | 180 | 200 | 160 | 138 | 22 | 8 | 19 | 102 | M10 | 19 |
| 100 | 100 | 190 | 220 | 180 | 158 | 24 | 8 | 19 | 102 | M10 | 22 |
| 125 | 125 | 325 | 250 | 210 | 188 | 26 | 8 | 19 | 125 | M12 | 27 |
| 150 | 150 | 350 | 285 | 240 | 212 | 26 | 8 | 23 | 140 | M16 | 27 |
| 200 | 200 | 400 | 340 | 295 | 268 | 30 | 12 | 23 | 165 | M20 | 30 |
| 250 | 250 | 450 | 405 | 355 | 320 | 32 | 12 | 27 | 165 | M20 | 33 |
| 플렌지 말단 | EN 1092-2 |
| 정면으로 DN15-DN100 | DIN3202 F4 |
| 정면으로 DN125-DN250 | DIN3202 F5 |
| 디자인과 제조 | DIN 3357 |
