제품 상세 정보:
결제 및 배송 조건:
|

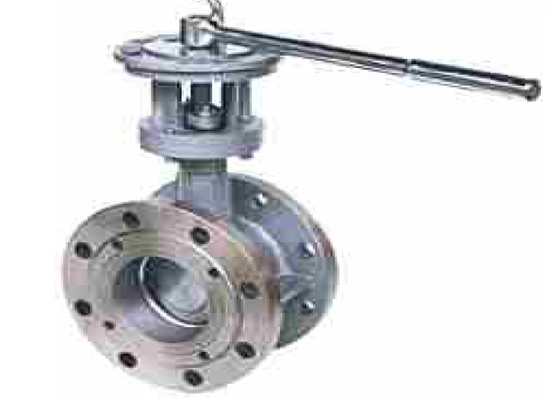

| 상품 이름: | 플랜지된 나비형 밸브 | 압력: | 1.0/1.6 Mpa |
|---|---|---|---|
| 본체 소재: | WCB | 타입: | 3중 편심 |
| 밀봉 전면: | 스테인레스 강 | 열림 모드: | 한델 |
| 연결: | 플랜지된 단부 | 온도: | -29 내지 425 Ｃ |
| 굴대 소재: | 2Cr13 | 멍에: | WCB |
| 하이 라이트: | 한델 플랜지된 나비형 밸브,밀봉 링 플랜지된 나비형 밸브,1.6 Mpa 3중 이상한 나비형 밸브 |
||
나비형 밸브 이 담긴 나비형 플레이트는 파이프라인의 지름 방향에 설치됩니다. 버터플라이 밸브 바디의 원통형 채널에서, 디스크 나비형 플레이트는 0의 회전각과 축의 주위를 회전합니다 '- 90 '. 그것이 90에 회전할 때 ', 밸브가 완전히 열립니다
이 밸브는 적당합니다 물, 석유 등의 송유관. 그것은 유체를 조정하고 자를 수 있습니다.

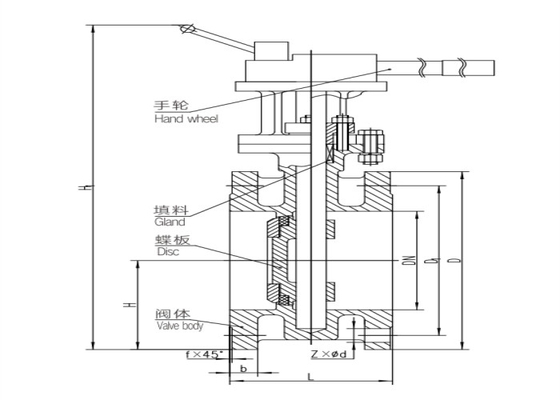

| 밀리미터 | Ｌ | Ｄ | D1 | 비-프 | Z-фd | Ｈ | H1 |
| 50 | 108 | 165 | 125 | 2-20 | 4-ф18 | 82 | 384 |
| 65 | 112 | 185 | 145 | 2-20 | 4-ф18 | 92 | 402 |
| 80 | 114 | 200 | 160 | 2-20 | 8-ф18 | 100 | 407 |
| 100 | 127 | 220 | 180 | 2-22 | 8-ф18 | 110 | 434 |
| 125 | 140 | 250 | 210 | 2-22 | 8-ф18 | 125 | 506 |
| 150 | 140 | 285 | 240 | 2-24 | 8-ф22 | 140 | 546 |
