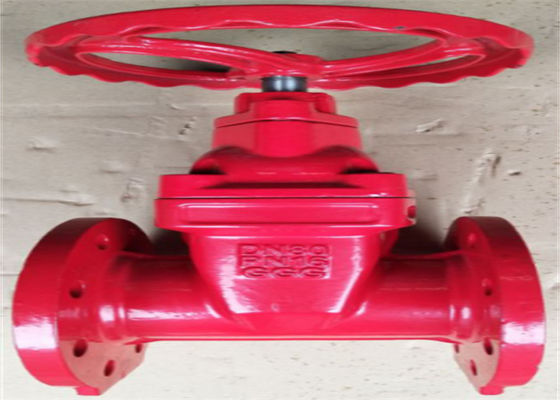

연소 게이트 밸브 플렌지 말단 연성 주철 1.6 Mpa 화재 프로텍션 밸브

도입

부드러운 밀봉 문짝 밸브, 산업적 밸브, 개시와 부드러운 밀봉 문짝 밸브의 닫힘 부분은 문입니다. 게이트의 운동 방향은 유체 방향과 직각입니다. 문짝 밸브는 단지 완전히 열리고 완전히 닫히고, 조정되고 질식합니다. 램은 2 밀봉면을 가지고 있습니다. 가장 일반적으로 사용된 방식 RAM 밸브의 2 밀봉면은 쐐기를 형성하고 쐐기각이 밸브 매개 변수에 따라 변화합니다. 공칭 직경은 DN50 ~ DN1200과 공급 온도입니다 : ≤ 200 Ｃ.

제품 원리

웨지형게이트밸브의 게이트는 전체로 만들어질 수 있으며, 그것이 강철 문짝 밸브로 불립니다 ; 그것은 또한 제조가능성을 향상시키기 위해 경미한 변형을 생산할 수 있는 램으로 만들어지고 가공 처리에서 밀봉면의 디 앵글의 일탈을 메울 수 있습니다. 이런 종류의 램은 탄성 램으로 불립니다.

부드러운 밀봉 문짝 밸브는 상승하는 줄기 부드러운 밀봉 문짝 밸브와 비 상승하는 줄기 부드러운 밀봉 문짝 밸브로 분할됩니다. 일반적으로, 올림 막대에 사다리꼴 나사가 있습니다. 램의 가운데에 핵심과 밸브 본체에서의 가이드홈을 통하여, 회전 운동은 직선 운동으로 바뀝니다 즉, 운영상 토크가 작동 공세로 바뀝니다. 밸브가 램의 올림 높이가 충분한 1시 1분이 밸브경을 맞춘다는 것 일 때, 열릴 때, 유체 채널은 완전히 언블럭킹되지만, 그러나 이 위치가 작동 동안 모니터링될 수 없습니다. 실제 사용에서, 밸브봉의 최고점은 표시로서 사용됩니다 즉, 열릴 수 없는 자리가 그것의 완전히 오픈 포지션으로서 사용됩니다. 온도 변환에 의해 초래된 로킹 현상을 고려하기 위해, 그것은 완전히 열린 밸브의 자리로서 1 / 2-1 전환을 보통 피크 위치에게 공개되고, 그리고 나서 되돌아갔습니다. 그러므로, 밸브의 완전 열림 위치는 RAM (즉 타격)의 자리에 따라 결정될 것입니다. 이런 종류의 밸브는 일반적으로 수평적으로 파이프라인에 설치될 것입니다

차원
