제품 상세 정보:
결제 및 배송 조건:
|
| 상품 이름: | 유동구 밸브 | 매체: | 물 |
|---|---|---|---|
| 본체 소재: | 회색 주철 | 연결: | 플랜지 |
| 동작 압력: | 1.0-1.6Mpa (10-25bar) | 사이즈: | DN15~DN250 |
| 색: | 청색, 고객의 요구 | 매체의 온도: | 정상 온도 |
| 하이 라이트: | 녹슬지 않는 유동구 밸브,항코로시브 유동구 밸브,1.6 Mpa 고온 볼 밸브 |
||
이 밸브는 물에 적용됩니다, 논코로시브 매체와 송유관인 증기 또는 석유 파이프 라인이 일하는 공칭 압력이 ≤1.6 mpa라는 것 이어야 합니다
1. Qj41mf-16은 플랜지 연결이고 제품이 철과 구리 볼 밸브에 대하여 표준인 GB / Ｔ 15185에 따릅니다.

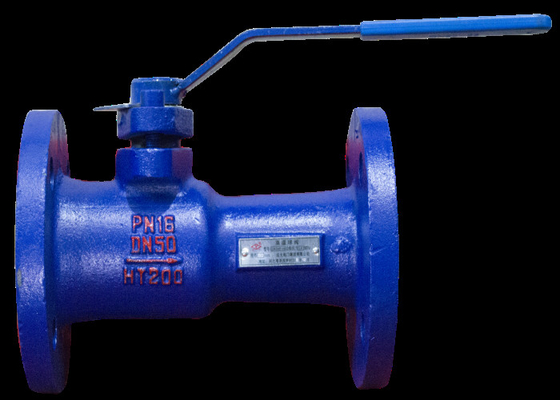

2. 밸브는 통합된 고온 볼 밸브입니다. 밸브는 밸브 본체, 공, 밸브봉, 핸들과 다른 부분으로 구성됩니다. 밸브가 오픈 포지션에서 있는 것을 파이프라인 주축과 평행한 핸들은 나타내고 그것이 폐쇄 위치에서 있는 것을 파이프라인 주축에 대한 수직이 나타냅니다. 그것은 핸들 90을 돌림으로써 공개되고 닫힐 수 있습니다 '; 그것은 안정적인 성능, 믿을 만한 씰링, 작은 마찰력, 표시등 스위치, 고온저항, 마모 방지, 오일 저항, 부식 저항성, 긴 서비스 라이프와 기타라는 유리한 입장에 있습니다.
| 신체 | 회색 주철 |
| 볼 | 스테인레스 강 |
| 줄기 | 강철 |
| 벨소리 | PTFE |
| 타입 |
DN |
(밀리미터) | ||||||
| Ｌ | Ｄ | D1 | D2 | 비-프 | Z-Φd | Ｈ | ||
|
QJ41MF-16
|
20 | 150 | 105 | 75 | 56 | 16-2 | 4-Φ14 | 95 |
| 25 | 160 | 115 | 85 | 65 | 16-3 | 4-Φ14 | 95 | |
| 32 | 180 | 140 | 100 | 76 | 18-3 | 4-Φ19 | 108 | |
| 40 | 200 | 150 | 110 | 84 | 18-3 | 4-Φ19 | 111 | |
| 50 | 230 | 165 | 125 | 99 | 20-3 | 4-Φ19 | 119 | |
| 65 | 290 | 185 | 145 | 112 | 20-3 | 4-Φ19 | 129 | |
| 80 | 310 | 200 | 160 | 132 | 22-3 | 4-Φ19 | 138 | |
| 100 | 350 | 220 | 180 | 156 | 24-3 | 8-Φ19 | 153 | |
| 125 | 400 | 250 | 210 | 184 | 26-3 | 8-Φ19 | 178 | |
| 150 | 480 | 285 | 240 | 211 | 26-3 | 8-Φ23 | 196 | |
| 200 | 600 | 340 | 295 | 266 | 30-3 | 12-Φ23 | 285 | |
