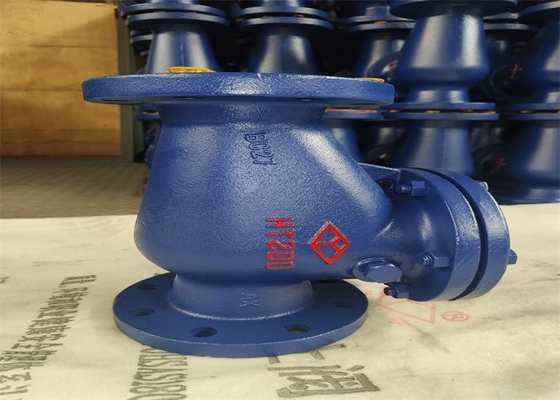

| 상품 이름: | 플랜지된 흔들림 점검 밸브 | 포트의 크기: | DN50~DN500 |
|---|---|---|---|
| 압력: | 1.6 Mpa | 힘: | 빕니다 |
| 재료: | 철 ; 연성 주철 | 구조: | 체크하고 흔들리세요 |
| 매체: | 물 | 색: | 고객의 요구, 청색 |
| 하이 라이트: | dn500 플랜지 체크 밸브,수직관 플랜지 체크 밸브,gb 표준 플랜지된 흔들림 점검 밸브 |
||
이 밸브의 목적은 모든 종류의 파이프라인 위의 매체 또는 역류로부터의 장비를 막기 위해서이고 그것이 일방적 개시와 마감을 위해 사용됩니다
1. 이 밸브는 gb / Ｔ 13932 기준에 따라 플랜지 연결된 철 흔들림 점검 밸브입니다.
2. 이 밸브는 밸브 본체, 밸브덮개, 밸브 디스크, 로커와 로커 샤프트와 다른 부분으로 구성됩니다. 이 밸브는 자동적으로 유체 역류를 방지할 수 있습니다. 이 밸브의 밸브 디스크는 유체 압력의 작용에서 열리고 흡입구 쪽에서부터 수단까지 유체 흐름이 편듭니다. 흡입구 압력이 배출구 압력 보다 낮을 때, 밸브 디스크는 매체 역류를 방지하기 위해 자동적으로 유체 압력차, 그것의 자체 중력과 다른 요소의 작용에서 마감됩니다.
| 타입 | 명사 상당어 | 사이즈(MM) | ||||||
| DN | Ｌ | Ｈ | Ｄ | D1 | D2 | B-F | Z-φ | |
| H44T-16 | 40 | 200 | 150 | 110 | 85 | 19-3 | 4*19 | |
| 50 | 230 | 165 | 125 | 100 | 19-3 | 4*19 | ||
| 65 | 290 | 185 | 145 | 120 | 19-3 | 4*19 | ||
| 80 | 310 | 200 | 160 | 135 | 20-3 | 8*19 | ||
| 100 | 350 | 165 | 220 | 180 | 156 | 20-3 | 8*19 | |
| 125 | 400 | 192 | 250 | 210 | 184 | 21-3 | 8*19 | |
| 150 | 480 | 216 | 285 | 240 | 211 | 21-3 | 8*23 | |
| 200 | 495 | 254 | 340 | 295 | 266 | 23-3 | 12*23 | |
| 250 | 622 | 294 | 405 | 355 | 319 | 22-3 | 12*28 | |
| 300 | 698 | 350 | 460 | 410 | 370 | 28-4 | 12*28 | |
| 350 | 787 | 395 | 520 | 470 | 429 | 30-4 | 16*28 | |
| 400 | 914 | 449 | 580 | 525 | 480 | 32-4 | 16*31 | |
| 파트 명칭 | 재료 |
| 신체, 보닛, 디스크 | QT450-10/HT200 |
| 줄기 | QT450-10 |
| 샤프트 | 35, 스테인레스 강 |
| 포장 | XB300 |
| 핀샤프트 | 35, 스테인레스 강 |
| 핵심, 볼트로 고정됩니다 | 25/35 |
