제품 상세 정보:
결제 및 배송 조건:
|

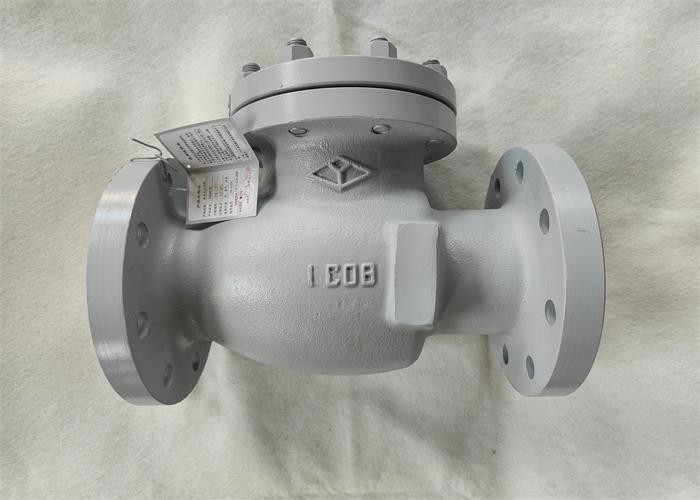

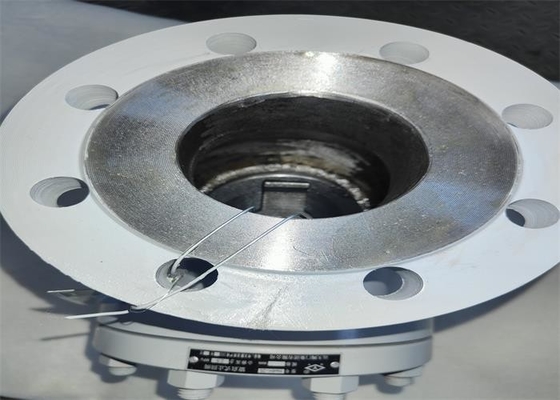

| 상품 이름: | 플랜지된 흔들림 점검 밸브 | 구조: | 체크하고 흔들리세요 |
|---|---|---|---|
| 연결: | 플렌지 말단, 무선주파수 | 본체 소재: | 탄소강 |
| 표준: | GB | 매체: | 물 오일 가스 |
| 디스크: | A216 WCB | 매체의 온도: | 고온 |
| 하이 라이트: | 스팀 매체 플랜지된 흔들림 점검 밸브,고압 플랜지된 흔들림 점검 밸브,1.6 mpa 흔들림 점검 밸브는 플랜지처리되었습니다 |
||
1. 이 밸브는 gb/t12236 기준에 따라 연결된 플랜지입니다.
2. 이 밸브는 밸브 본체, 밸브덮개, 밸브 디스크, 로커와 로커 샤프트와 다른 부분으로 구성됩니다. 밸브 디스크는 자동적으로 유체 역류를 방지할 수 있습니다. 이 밸브의 밸브 디스크는 유체 압력의 작용에서 열리고 흡입구 쪽에서부터 수단까지 유체 흐름이 편듭니다. 흡입구 압력이 배출구 압력 보다 낮을 때, 밸브 디스크는 매체 역류를 방지하기 위해 자동적으로 유체 압력차, 그것의 자체 중력과 다른 요소의 작용에서 마감됩니다.
| 파트 명칭 | 재료 |
| 신체, 보닛 | WCB |
| 디스크 | WCB+2Cr13 |
| 줄기 | Q235 |
| 로커 샤프트 | 탄소강, 스타닐스 강철 |
| H44H-16C | DN | Ｌ | Ｄ | D1 | D2 | 비-프 | z-Фd | Ｈ |
| 40 | 200 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 126 | |
| 50 | 230 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 132 | |
| 65 | 290 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 151 | |
| 80 | 310 | 195 | 160 | 129 | 20-2 | 8-Ф18 | 164 | |
| 100 | 350 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 185 | |
| 125 | 400 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 202 | |
| 150 | 480 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 223 | |
| 200 | 550 | 340 | 295 | 266 | 24-2 | 12-Ф23 | 350 | |
| 250 | 650 | 405 | 355 | 319 | 26-2 | 12-Ф26 | 331 | |
| 300 | 750 | 460 | 410 | 370 | 28-2 | 12-Ф26 | 432 |
1. 유체저항은 작고 밀봉면이 더 매체에 의해 솔질되고 잠식됩니다.
2. 단순한 형상, 좋은 제조 기술과 넓은 활용 범위.
3. 밸브 본체의 내부 구멍에서 한계 장치는 밸브 디스크가 너무 높아 열리는 것을 예방하고, 전체 기계의 서비스 성능을 더 안정적이게 하면서, 마무리될 수 없습니다
4. 설치 동안, 매체 플로우 방향은 밸브 본체에서의 화살표 방향과 일치합니다.
