제품 상세 정보:
결제 및 배송 조건:
|

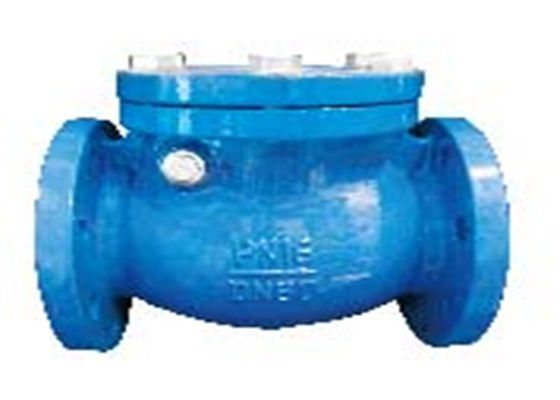

| 상품 이름: | 플랜지된 흔들림 점검 밸브 | 압력: | 중간 압력, 저압 |
|---|---|---|---|
| 색: | 고객의 요구, 청색 | 연결: | 플렌지 말단 |
| 사이즈: | DN50~DN200 | 디스크: | GG25 |
| 본체 소재: | GG25 | 매체: | 물 오일 가스 |
| 하이 라이트: | DN50 흔들림 점검 밸브 플랜지형,강철은 체크 밸브 플랜지형을 흔듭니다,dn50 플랜지된 흔들림 점검 밸브 |
||
용법 :
이 밸브는 다양한 파이프라인 또는 장비에 매체의 역 플로우를 방지하고 한 방법을 개폐하기 위해 단지 사용됩니다.
1.집회 전에 부분이 자격을 얻는지 체크하세요. 서비스 성능에 영향을 미치는 부품은 모여질 수 없습니다
2.밸브 디스크와 로커의 연결 볼트는 볼트 강화제에 의해서 타이트하게 됩니다
3.밸브 본체의 내부 구멍은 청소되어야하고 볼트를 연결시키는 플랜지가 대칭적으로 그리고 점진적으로 강화되어야 합니다
4.집회 뒤에, 제품은 전파방해 없이 유연하게 열리고 마무리됩니다
5.전체 기계을 판단하는 내압 시험은 GB / T1 39 2 7을 위한 요구조건을 충족시킬 것입니다
6.밸브의 내부 구멍과 매체와 접촉면은 빨간 프라이머로 페인트 칠해지와 전체적 밸브 표면이 매체 회색 페인트로 페인트 칠해지
| 공칭 직경 | DN50~DN200 | |
| 공칭 압력 | 1.6 Mpa | |
| 적당한 온도 | 온도 ≤ 200 Ｃ | |
| 내압 시험 | 밀봉 테스트(물) | 1.8 mpa |
| 샐 테스트(물) | 2.4 mpa | |
| 적당한 매체 | 증기 물 기름 | |
| DN | Ｌ | Ｄ | D1 | D2 | 비 | Ｆ | Z*φ | Ｈ |
| 50 | 200 | 165 | 125 | 99 | 20 | 2 | 4*19 | 115 |
| 65 | 240 | 185 | 145 | 118 | 20 | 2 | 4*19 | 130 |
| 80 | 260 | 200 | 160 | 132 | 22 | 2 | 8*19 | 147 |
| 100 | 300 | 220 | 180 | 156 | 24 | 2 | 8*19 | 166 |
| 125 | 350 | 250 | 210 | 184 | 26 | 2 | 8*19 | 188 |
| 150 | 400 | 285 | 240 | 211 | 26 | 2 | 8*23 | 217 |
| 200 | 500 | 340 | 295 | 266 | 30 | 2 | 12*23 | 275 |
