제품 상세 정보:
결제 및 배송 조건:
|

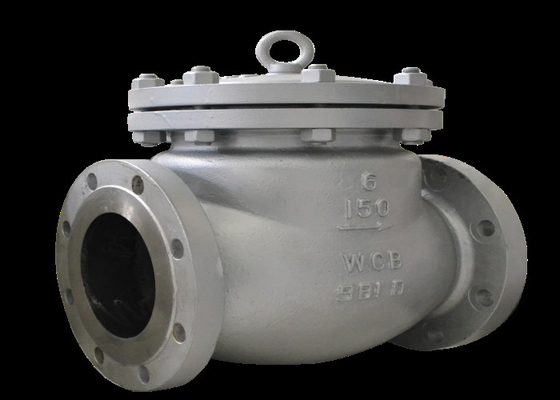

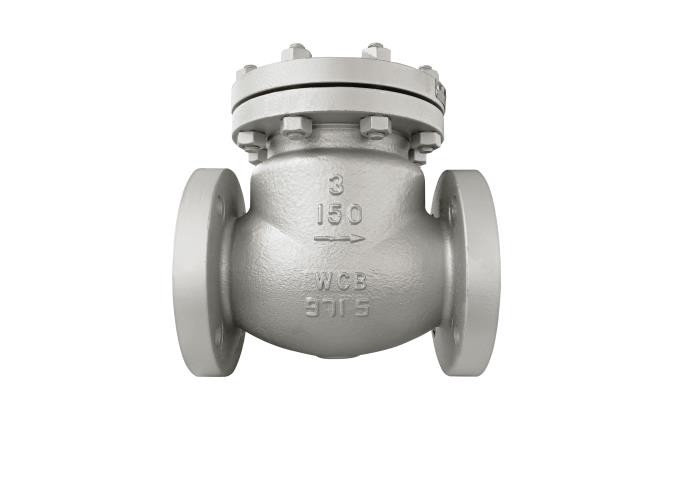

| 상품 이름: | 흔들림 점검 밸브 | 색: | 회색인 고객의 요구 |
|---|---|---|---|
| 표준: | API | 본체 소재: | 탄소강 |
| 연결: | 플렌지 말단, 무선주파수 | 사이즈: | DN50-300 |
| 압력: | 매체 Pressure,Class150LB~Class2500LB | 매체의 온도: | 매체 온도, 고온 |
| 하이 라이트: | 주강 플랜지된 흔들림 점검 밸브,3 인치 플랜지된 흔들림 점검 밸브,3 인치 흔들림 점검 밸브는 플랜지처리되었습니다 |
||
밸브는 밸브 본체, 밸브덮개, 밸브 디스크, 로커와 다른 부분으로 구성됩니다. 밸브 디스크는 자동적으로 유체 역류를 방지할 수 있습니다. 밸브의 밸브 디스크는 유체 압력의 작용에서 열리고 흡입구 쪽에서부터 수단까지 유체 흐름이 편듭니다. 흡입구 압력이 배출구 압력 보다 낮을 때, 밸브 디스크는 매체가 뒤로 흘러나오는 것을 예방하기 위해 자동적으로 유체 압력차, 그것의 자체 중력과 다른 요소의 작용에서 마감됩니다.
| 사이즈 | Ｌ | Ｄ | D1 | D2 | 비-프 | Z-Фd | Ｈ |
| 2" | 203 | 150 | 120.7 | 92.1 | 17.5-2 | 4-Ф19 | 150 |
| 2.5" | 216 | 180 | 139.7 | 105 | 20.7-2 | 4-Ф19 | 168 |
| 3" | 241 | 190 | 152.4 | 127 | 22.3-2 | 4-Ф19 | 179 |
| 4" | 292 | 230 | 190.5 | 157 | 22.3-2 | 8-Ф19 | 233 |
| 5" | 330 | 255 | 215.9 | 185.7 | 23-2 | 8-Ф22.2 | 253 |
| 6" | 356 | 280 | 241.3 | 216 | 23.9-2 | 8-Ф22.2 | 297 |
| 8" | 495 | 345 | 298.5 | 270 | 28-2 | 8-Ф22.2 | 334 |
| 10" | 622 | 405 | 362 | 323.8 | 28.6-2 | 12-Ф25.4 | 395 |
| 12" | 698 | 485 | 431.8 | 381 | 30.2-2 | 12-Ф25.4 | 451 |
| 파트 명칭 | 소재 부분 |
| 신체, 보닛, 브라켓, 로커 | ASTM A216 WCB |
| 원통형 핀 | ASTM A276 410 |
| 디스크 | ASTM A105/ASTM A216 WCB |
| 가능한 결점 | 실패의 원인 | 소거법 |
| 플랜지 밀봉면의 누출 |
1. 볼트는 강화되지 않습니다. 2. 가스킷은 깨지거나 실패됩니다. |
1. 고르게 그리고 대칭적으로 볼트를 강화하세요. 2. 가스킷을 대체하세요. |
| 밀봉면의 누출 |
1. 때와 다른 문제는 밀봉면 사이에 섞입니다. 2. 밀봉면은 손상됩니다. |
1는 밀봉면을 청소합니다. 2. 밀봉면을 손질하거나 부분을 교체하세요. |
디자인과 제조 : API 594-2017 플랜지, 돌기, 맞대기 용접과 체크 밸브를 용접하는 엉덩이
·Structure 길이 : API 594-2017 플랜지, 돌기, 맞대기 용접과 체크 밸브를 용접하는 엉덩이
·Connecting 마지막 : ASME b16.5-2017 밸브 구조 길이
·Inspection과 테스트 : API 598-2016 검사와 밸브을 판단하는 테스트
·Pressure 온도 정격 : ASME B16.34는 나선부여서 플랜지처리되었고, 밸브를 용접했습니다
