제품 상세 정보:
결제 및 배송 조건:
|

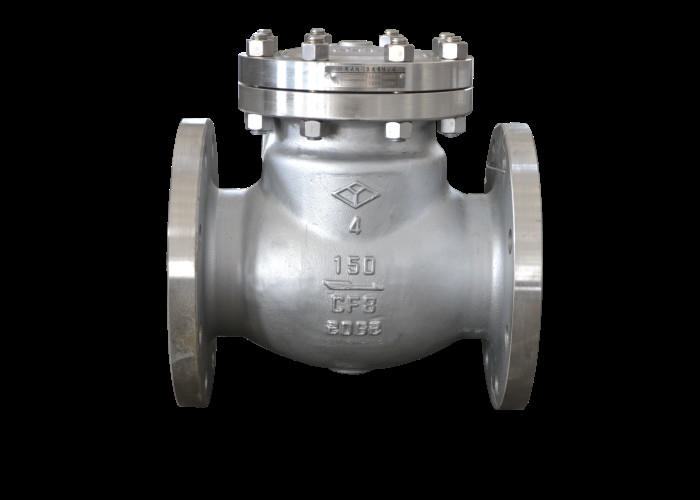

| 상품 이름: | 흔들림 점검 밸브 | 색: | 고객의 요구 |
|---|---|---|---|
| 매체: | 물, 기름, 증기 | 본체 소재: | 스테인레스 강 |
| 연결: | 플렌지 말단, 무선주파수 | 작동 온도: | -29C~425C |
| 타입: | 변동 | 압력: | 150LB |
| 하이 라이트: | 150lb 압력 흔들림 점검 밸브는 플랜지처리되었습니다,스테인레스 강 흔들림 점검 밸브는 플랜지처리되었습니다,150lb 압력 플랜지된 흔들림 점검 밸브 |
||
이 밸브는 다양한 파이프라인 또는 장비에 매체의 역 플로우를 방지하고 한 방법을 개폐하기 위해 단지 사용됩니다.
| 사이즈 | Ｌ | Ｄ | D1 | D2 | 비-프 | Z-Фd | Ｈ |
| 2" | 203 | 152.4 | 120.7 | 92.1 | 19.5-1.6 | 4-Ф19 | 133 |
| 2.5" | 216 | 177.8 | 139.7 | 105 | 22.5-1.6 | 4-Ф19 | 152.5 |
| 3" | 241 | 190 | 152.4 | 127 | 24-1.6 | 4-Ф19 | 161 |
| 4" | 292 | 228.6 | 190.5 | 157 | 24-1.6 | 8-Ф19 | 211 |
| 5" | 330 | 254 | 215.9 | 185.7 | 24-1.6 | 8-Ф22.2 | 232 |
| 6" | 356 | 279.4 | 241.3 | 216 | 25.5-16 | 8-Ф22.2 | 254 |
| 8" | 495 | 342.9 | 298.5 | 270 | 29-1.6 | 8-Ф22.2 | 294 |
| 플렌지 말단 | ANSI 비 16.5 |
| 정면으로 | ASME 비 16.1 |
| 디자인과 생산 | ASME 비 16.34 |
| 공칭 압력 | 150 파운드 |
| 지옥 테스트(물) | 3.0 mpa |
| 밀봉 테스트(물) | 2.2 mpa |
| 적당한 온도 | 온도 ≤ 150 Ｃ |
| 적당한 압력 | 압력 < 150LB=""> |
| 적당한 매체 | 물, 증기, 기름과 질산 부식성 액체 |
1.저장, 설치와 사용 명령 1. 밸브는 마른 저장소에서 저장될 것이고 방진형과 방수 준비가 만들어질 것입니다. 그것은 오픈 에어에 저장하기 위해 엄밀하게 금지됩니다.
2. 장기 저장을 위해, 그것은 정기적으로 유지될 것입니다.
3. 설치 전에 압력 시험된 밸브의 모델과 상술이 일관되고 밸브의 안쪽과 바깥쪽을 청소하는지 체크하고 밸브가 유연하게 회전하는지고 밀봉면이 손상되는 것을 체크하세요. 인증 뒤에, 설치는 실행될 수 있습니다.
4. 밸브가 설치되는 송유관 또는 장비는 접시형 밸브 밀폐면을 핥는 것을 회피하기 위해 송유관 또는 장비에서 광재와 다른 잡화를 용접하면서, 석유를 제거하기 위해 먼저 분출시키거나 청소됩니다.
5. 손으로 밸브를 로딩하고 언로딩시킬 때, 그것은 그것을 포기하기 위해 금지됩니다.
6. 밸브는 보통 수평 파이프라인에 설치되고, 수직 파이프라인에 설치될 수 없습니다. 매체 플로우 방향이 밸브 본체에서의 화살표 방향과 일치한다는 것에 주목하세요.
7. 내압 시험은 설치 전에 실행될 것이고 그것이 그 요구를 만족시키면 설치가 단지 실행될 수 있습니다.
8. 제품은 설치 뒤에 큰 외부의 힘을 받지 않을 것입니다.
9. 운영 상태는 성능 명세에 조건과 일치합니다.
