제품 상세 정보:
결제 및 배송 조건:
|
| 상품 이름: | 볼 밸브를 표류시키기 | 본체 소재: | 회색 주철 ; |
|---|---|---|---|
| 연결: | 플랜지 ; RF | 매체: | 물 |
| 색: | 청색, 고객의 요구 | 압력: | 로우 Pressure,1.6MPa |
| 힘: | 핸들 | 매체의 온도: | -20~100C |
| 하이 라이트: | ss 201 플로팅 체크 밸브,체크 밸브를 표류시키는 철 플랜지,ss 201 유동구 밸브 |
||
이 밸브는 비 부식 매질 파이프라인을 열고 대서 사용됩니다
| 플렌지 말단 | EN 1092-2 |
| 정면으로 DN15-DN100 | DIN3202 F4 |
| 정면으로 DN125-DN250 | DIN3202 F5 |
| 디자인과 제조 | DIN 3357 |
| 노르미날 압력(MPA) | 1.6 |
| 샐 테스트(물) | 2.5Mpa |
| 밀봉 테스트(물) | 1.8mpa |
| 밀봉 테스트(공기) | 0.6mpa |
| 온도 | -10C 내지 150C |
| 적당한 매체 : | 물 |
| DN | Ｌ | Ｄ | D2 | D3 | 비 | Ｆ |
| 40 | 140 | 150 | 110 | 88 | 18 | 3 |
| 50 | 150 | 165 | 125 | 102.0 | 20 | 3 |
| 65 | 170 | 185 | 145 | 122.0 | 20 | 3 |
| 80 | 180 | 200 | 160 | 138 | 22 | 3 |
| 100 | 190 | 220 | 180 | 158 | 24 | 3 |
| 125 | 325 | 250 | 210 | 188 | 26 | 3 |
| 150 | 350 | 285 | 240 | 211 | 26 | 3 |
| 200 | 400 | 340 | 295 | 266 | 30 | 3 |

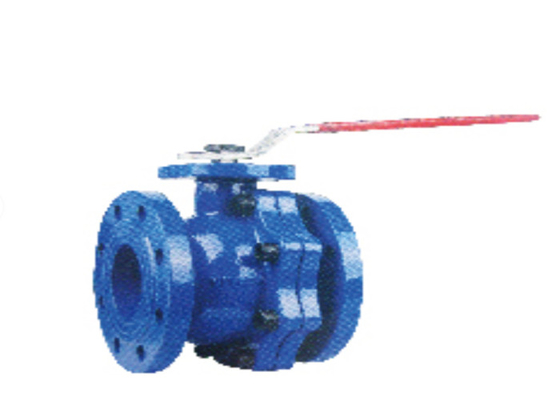

밸브는 밸브 본체, 공, 밸브봉, 패킹 글랜드, 한계판, 핸들과 다른 부분으로 구성됩니다. 밸브가 오픈 포지션에서 있는 것을 파이프라인 주축과 평행한 핸들은 나타내고 밸브가 폐쇄 위치에서 있는 것을 파이프라인 주축에 대한 수직이 나타냅니다. 개시와 마감은 핸들 90을 돌림으로써 실현될 수 있습니다'
