제품 상세 정보:
결제 및 배송 조건:
|
| 상품 이름: | 볼 밸브를 표류시키기 | 힘: | 핸들 |
|---|---|---|---|
| 압력: | 150LB | 매체의 온도: | -29~150C |
| 매체: | 물, 기름, 증기 | 색: | 고객의 요구 |
| 볼 소재: | F304 | 포트의 크기: | 1/2 ~8 |
| 하이 라이트: | 물 부동 밸브 4 인치,플랜지된 부동 밸브 4 인치,150LB 떠있는 볼 밸브 |
||

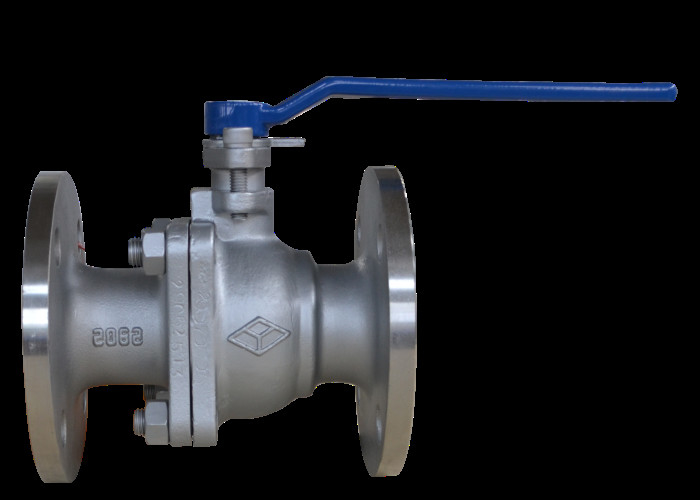

이 밸브는 물, 증기와 석유 파이프 라인의 개시와 마감에 적합합니다.
밸브는 밸브 본체, 공, 밸브봉, 핸들과 다른 부분으로 구성됩니다. 밸브봉은 핸들을 돌림으로써 회전합니다
90 ', 밸브 로드가 '개시와 마감을 실현하기 위해 90까지 회전하기 위해 볼을 운전합니다.
| 타입 | 압력(파운드) | 시험압력 | 적당한 템퍼어처크 | 적당한 매체 | |
| 힘(물)(MPa) | 밀봉(물)(MPa) | ||||
| API(B)Q41F-150Lb(C) | 150 | 3.0 | 2.2 | ≤150C | 물, 증기, 기름 |
·Design과 제품 : API 6D
·Structure 길이 : API 6D
·Connection 마지막 : ASME B16.5
·Inspection과 테스트 : API 6D
| 파트 명칭 | 재료 |
| 신체 | ASTM A216 WCB |
| 볼, 유래합니다 | ASTM A182 F304 |
| 포장된 밀봉 | PTFE |
| DN | Ｌ | Ｄ | D1 | D2 | 비 | N-하 | Ｆ | Ｈ |
| 15 | 108 | 90 | 60.3 | 35 | 8.0 | 4-ф16 | 1.6 | 105 |
| 20 | 117 | 100.0 | 70 | 43 | 9.0 | 4-ф16 | 1.6 | 106 |
| 25 | 127 | 110 | 79.4 | 51 | 9.6 | 4-ф16 | 1.6 | 121 |
| 32 | 140 | 115 | 89 | 63.5 | 11.2 | 4-ф16 | 1.6 | 131 |
| 40 | 165 | 125 | 98.4 | 73.2 | 12.7 | 4-ф16 | 1.6 | 135 |
| 50 | 178 | 150 | 120.7 | 92 | 14.3 | 4-ф19 | 1.6 | 146 |
| 65 | 190 | 180 | 139.7 | 104.7 | 16.0 | 4-ф19 | 1.6 | 170 |
| 80 | 203 | 190 | 152.5 | 127 | 17.5 | 4-ф19 | 1.6 | 189 |
| 100 | 229 | 230 | 190.5 | 157.2 | 22.3 | 8-ф16 | 1.6 | 212 |
| 125 | 356 | 255 | 216 | 186 | 22 | 8-ф22 | 1.6 | 235 |
| 150 | 394 | 280 | 241.5 | 216 | 23.9 | 8-ф22 | 1.6 | 285 |
| 200 | 457 | 345 | 298.5 | 270 | 27.0 | 8-ф22 | 1.6 | 428 |
| 가능한 결점 | 실패의 원인 | 결점 소거법 |
| 밀봉면의 누출 |
1. 중앙 플랜지 볼트는 느슨합니다. 2. 밀봉면은 손상됩니다. |
1. 고르게 중앙 플랜지 볼트를 강화하세요. 2. 밀봉면을 손질하거나 부분을 교체하세요. |
| 패킹 누출 |
1. 포장불량. 2. 포장은 압축되지 않습니다. |
1. 충전기를 추가하세요. 2. 포장을 압축하세요. |
| 중앙 입에 있는 누출 |
1. 중국 프랑스어 패드는 손상되거나 무효입니다. 2. 중앙 플랜지 볼트는 강화되지 않습니다. |
1. 중앙 플랜지 개스킷을 대체하세요. 2. 고르게 중앙 플랜지 볼트를 강화하세요.
|
1. 제품은 마른 창고에서 저장될 것이고, 오픈 에어에서 저장되지 않을 것입니다.
2. 장기 저장을 위해, 정기 유지 관리는 요구됩니다.
3. 이 제품은 파이프라인 또는 장비의 어떠한 위치에도 설치될 수 있지만, 그러나 그것이 열리고 마감되기 쉬워야 합니다.
4. 내압 시험은 설치 전에 실행될 것이고 그것이 그 요구를 만족시키면 설치가 단지 실행될 수 있습니다.
5. 설치 전에 파이프와 밸브 공동을 청소하세요.
6. 제품은 설치 뒤에 큰 외부의 힘을 받지 않을 것입니다.
7. 밸브가 열리거나 닫히는 것을 핸들의 자리는 나타냅니다. 핸들은 그것이 파이프라인 주축과 평행할 때 열리고, 그것이 파이프라인 주축과 직각일 때 마감되었습니다.
8. 운영 상태는 성능 명세를 위한 조건과 일치합니다.
