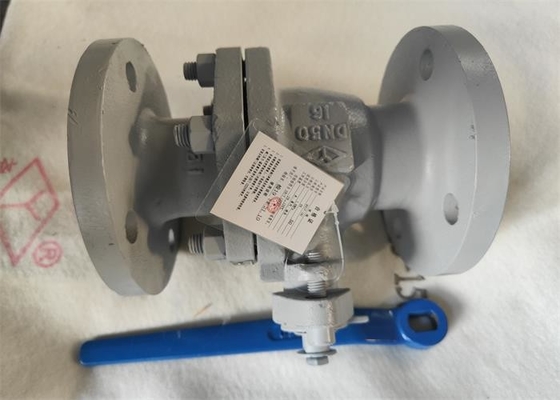

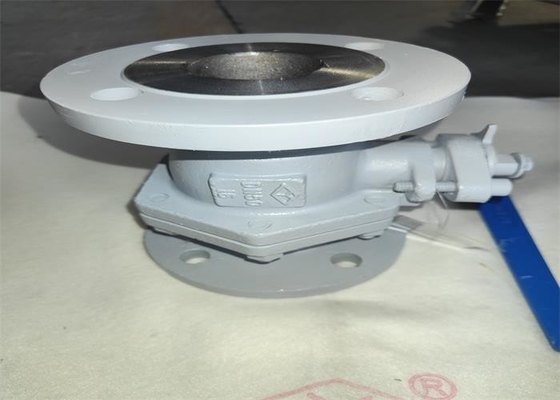

상품 이름: | 볼 밸브를 표류시키기 | 소재 본체: | 탄소강, CS |
---|---|---|---|
사이즈: | DN15~DN300 | 연결: | 플랜지 ; RF |
매체: | 물, 기름을 칩니다 | 동작 압력: | 1.0-1.6Mpa (10-25bar) |
표준: | GB 표준 | 매체의 온도: | 매체 온도 |
하이 라이트: | 탄소강 볼 밸브 소수점형,gb 표준 볼 밸브 소수점형,dn80 유동구 밸브 |
이 밸브는 물, 증기의 개시와 마감에 적합하고 석유 파이프 라인, 메인 바디 물질이 탄소강 WCB, 적용 가능한 온도 ≤ 150 C, 적용 가능한 매체입니다 : 물, 기름과 증기.
타입 | DN | L | D | D1 | D2 | 비-프 | Z-Φd | H |
Q41F-16C | 40 | 180 | 150 | 110 | 84 | 18-2 | 4-Ф18 | 133 |
50 | 200 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 140 | |
65 | 220 | 185 | 145 | 118 | 20-2 | 8-Ф18 | 155 | |
80 | 241 | 200 | 160 | 132 | 20-2 | 8-Ф18 | 182 | |
100 | 305 | 220 | 180 | 156 | 22-2 | 8-Ф18 | 208 | |
125 | 356 | 250 | 210 | 184 | 22-2 | 8-Ф18 | 249 | |
150 | 395 | 285 | 240 | 211 | 24-2 | 8-Ф22 | 277 | |
200 | 457 | 340 | 295 | 266 | 24-2 | 12-Ф22 | 328 |
주요 부문 | 재료 |
신체 | WCB |
볼, 유래합니다 | 2Cr13 |
포장된 밀봉 | PTFE |
가능한 결점과 소거법
가능한 결점 | 실패의 원인 | 결점 소거법 |
밀봉면의 누출 |
1. 중앙 플랜지 볼트는 느슨합니다. |
1. 고르게 중앙 플랜지 볼트를 강화하세요. |
패킹 누출 |
1. 포장불량. |
1. 충전기를 추가하세요. |
중앙 입에 있는 누출 |
1. 중국 프랑스어 패드는 손상되거나 무효입니다. |
1. 중앙 플랜지 개스킷을 대체하세요. |
1. 제품은 마른 창고에서 저장될 것이고, 오픈 에어에서 저장되지 않을 것입니다.
2. 장기 저장을 위해, 정기 유지 관리는 요구됩니다.
3. 이 제품은 파이프라인 또는 장비의 어떠한 위치에도 설치될 수 있지만, 그러나 그것이 열리고 마감되기 쉬워야 합니다.
4. 내압 시험은 설치 전에 실행될 것이고 그것이 그 요구를 만족시키면 설치가 단지 실행될 수 있습니다.
5. 설치 전에 파이프와 밸브 공동을 청소하세요.
6. 제품은 설치 뒤에 큰 외부의 힘을 받지 않을 것입니다.
7. 밸브가 열리거나 닫히는 것을 핸들의 자리는 나타냅니다. 핸들은 그것이 파이프라인 주축과 평행할 때 열리고, 그것이 파이프라인 주축과 직각일 때 마감되었습니다.
8. 운영 상태는 성능 명세를 위한 조건과 일치합니다.
