제품 상세 정보:
결제 및 배송 조건:
|
| 상품 이름: | 볼 밸브를 표류시키기 | 본체 소재: | 304; 스테인레스 강 |
|---|---|---|---|
| 색: | 재료 색 | 매체: | 물, 석유, 가스, 증기, 부식 매질 |
| 사이즈: | DN15~DN200 | 연결: | 플랜지 ; RF |
| 압력: | 1.6Mpa | 힘: | 핸들 |
| 하이 라이트: | 1.6 Mpa 유동구 밸브,ss304 유동구 밸브,스테인레스 강 부동 밸브 1 인치 |
||

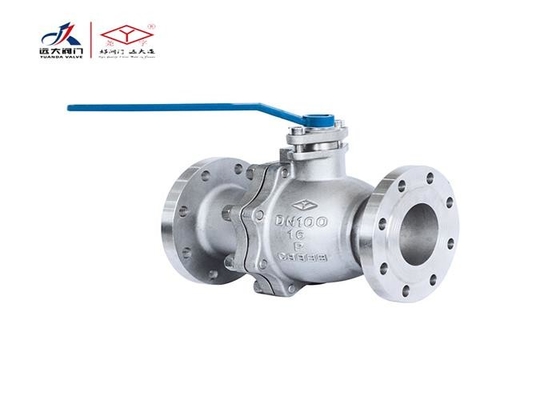

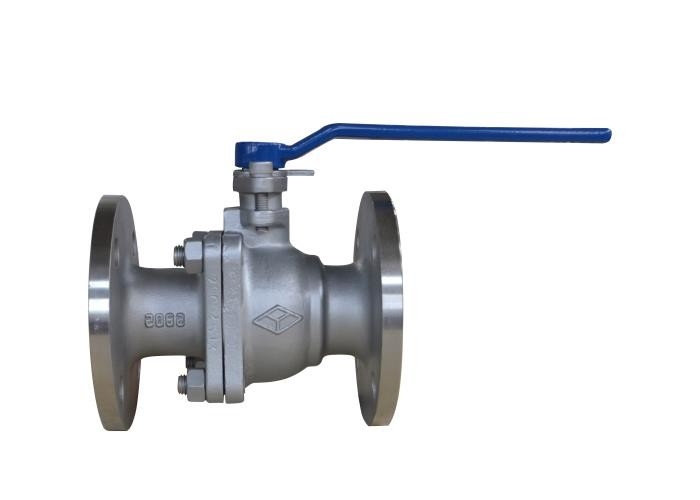

밸브는 밸브 본체, 공, 밸브봉, 핸들과 다른 부분으로 구성됩니다. 밸브봉은 핸들을 돌림으로써 회전합니다
90 ', 밸브 로드가 '개시와 마감을 실현하기 위해 90을 회전시키기 위해 볼을 운전합니다.
| 타입 | DN | Ｌ | Ｄ | D1 | D2 | 비-프 | Z-Φd | Ｈ |
| Q41F-16P | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Ф14 | 88 |
| 20 | 140 | 105 | 75 | 55 | 14-2 | 4-Ф14 | 91 | |
| 25 | 150 | 115 | 85 | 65 | 14-2 | 4-Ф14 | 97 | |
| 32 | 165 | 135 | 100 | 78 | 16-2 | 4-Ф18 | 105 | |
| 40 | 180 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 120 | |
| 50 | 200 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 126 | |
| 65 | 220 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 152 | |
| 80 | 250 | 195 | 160 | 135 | 20-2 | 8-Ф18 | 170 | |
| 100 | 277 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 202 | |
| 125 | 320 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 250 | |
| 150 | 360 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 279 | |
| 200 | 403 | 335 | 295 | 265 | 26-2 | 12-Ф23 | 322 |
| 파트 명칭 | 재료 |
| 신체 | CF8 |
| 볼, 유래합니다 | F304 |
| 포장된 밀봉 | PTFE |
1. 제품은 마른 창고에서 저장될 것이고, 오픈 에어에서 저장되지 않을 것입니다.
2. 장기 저장을 위해, 정기 유지 관리는 요구됩니다.
3. 이 제품은 파이프라인 또는 장비의 어떠한 위치에도 설치될 수 있지만, 그러나 그것이 열리고 마감되기 쉬워야 합니다.
4. 내압 시험은 설치 전에 실행될 것이고 그것이 그 요구를 만족시키면 설치가 단지 실행될 수 있습니다.
5. 설치 전에 파이프와 밸브 공동을 청소하세요.
6. 제품은 설치 뒤에 큰 외부의 힘을 받지 않을 것입니다.
7. 밸브가 열리거나 닫히는 것을 핸들의 자리는 나타냅니다. 핸들은 그것이 파이프라인 주축과 평행할 때 열리고, 그것이 파이프라인 주축과 직각일 때 마감되었습니다.
8. 운영 상태는 성능 명세를 위한 조건과 일치합니다
·Design과 제품 : 석유, 석유와 관련 산업 (GB / Ｔ 12237)를 위한 강철 볼 밸브
·Structural 길이 : 금속 전자관의 GB / Ｔ 12221 구조적 길이
·Connection 마지막 : JB / Ｔ 79.1 필수적 강철 관 플랜지
·Inspection과 테스트 : GB / Ｔ 26480 검사와 밸브을 판단하는 테스트
