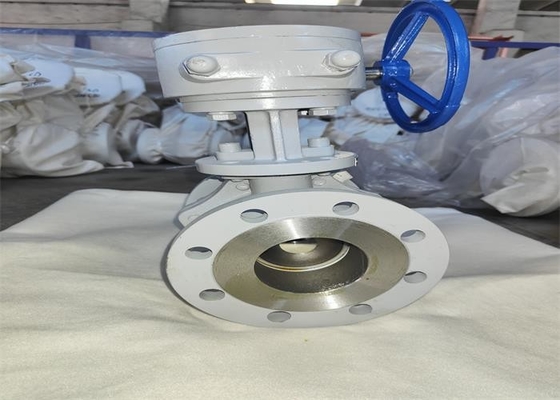

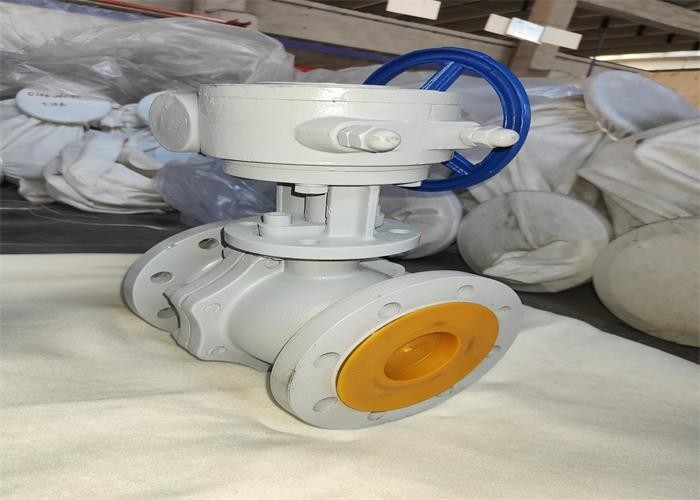

| 상품 이름: | 볼 밸브를 표류시키기 | 색: | 고객의 요청, 희게 합니다 |
|---|---|---|---|
| 사이즈: | DN50~DN250 | 매체: | 물, 기름을 칩니다 |
| 동작 압력: | 1.6~2.5 Mpa | 힘: | 자동화됩니다 |
| 매체의 온도: | 고온 | 밀봉: | PTFE |
| 하이 라이트: | 2 인치 유동구 밸브,터빈은 볼 밸브를 표류시키는 방식을 운전합니다,밸브 2 인치를 표류시키는 탄소강 |
||
·Design과 제품 : 플랜지된 GB / Ｔ 12237과 맞대기 단접 볼 밸브
·Structural 길이 : 금속 전자관의 GB / Ｔ 12221 구조적 길이
·Connection 마지막 : GB / Ｔ 9113.1 필수적 강철 관 플랜지
·Inspection과 테스트 : GB / Ｔ 26480 검사와 밸브을 판단하는 테스트
| 타입 | DN | Ｌ | φ4 | φ3 | φ2 | 비-프 | Z-Φd | Ｈ |
| Q341F-16C | 50 | 200 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 140 |
| 65 | 220 | 185 | 145 | 118 | 20-2 | 8-Ф18 | 155 | |
| 80 | 241 | 200 | 160 | 132 | 20-2 | 8-Ф18 | 182 | |
| 100 | 280 | 220 | 180 | 156 | 22-2 | 8-Ф18 | 208 | |
| 125 | 320 | 250 | 210 | 184 | 22-2 | 8-Ф18 | 249 | |
| 150 | 360 | 285 | 240 | 211 | 24-2 | 8-Ф22 | 277 | |
| 200 | 400 | 340 | 295 | 266 | 24-2 | 12-Ф22 | 328 |
| 주요 부문 | 재료 |
| 신체 | WCB |
| 볼, 유래합니다 | 2Cr13 |
| 포장된 밀봉 | PTFE |
가능한 결점과 소거법
| 가능한 결점 | 실패의 원인 | 결점 소거법 |
| 밀봉면의 누출 | 1. 중앙 플랜지 볼트는 느슨합니다. 2. 밀봉면은 손상됩니다. |
1. 고르게 중앙 플랜지 볼트를 강화하세요. 2. 밀봉면을 손질하거나 부분을 교체하세요. |
| 패킹 누출 | 1. 포장불량. 2. 포장은 압축되지 않습니다. |
1. 충전기를 추가하세요. 2. 소형인 패킹 |
| 중앙 입에 있는 누출 | 1. 중국 프랑스어 패드는 손상되거나 무효입니다. 2. 중앙 플랜지 볼트는 강화되지 않습니다. |
1. 중앙 플랜지 개스킷을 대체하세요. 2. 고르게 중앙 플랜지 볼트를 강화하세요 |
1. 제품은 마른 창고에서 저장될 것이고, 오픈 에어에서 저장되지 않을 것입니다.
2. 장기 저장을 위해, 정기 유지 관리는 요구됩니다.
3. 이 제품은 파이프라인 또는 장비의 어떠한 위치에도 설치될 수 있지만, 그러나 그것이 열리고 마감되기 쉬워야 합니다.
4. 내압 시험은 설치 전에 실행될 것이고 그것이 그 요구를 만족시키면 설치가 단지 실행될 수 있습니다.
5. 설치 전에 파이프와 밸브 공동을 청소하세요.
6. 제품은 설치 뒤에 큰 외부의 힘을 받지 않을 것입니다.
7. 밸브가 열리거나 닫히는 것을 핸들의 자리는 나타냅니다. 핸들은 그것이 파이프라인 주축과 평행할 때 열리고, 그것이 파이프라인 주축과 직각일 때 마감되었습니다.
8. 운영 상태는 성능 명세를 위한 조건과 일치합니다.
