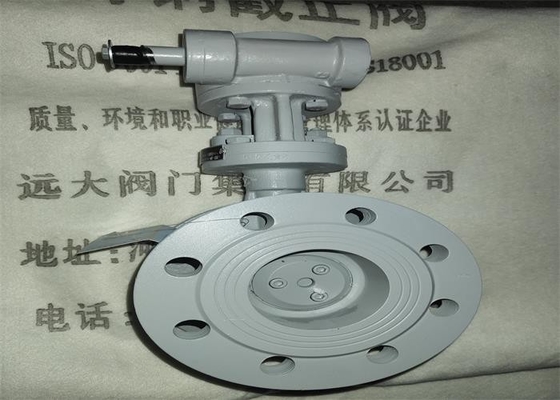

PN1.6 MPA 탄소 강철 본체와 디스크, 플랜지된 나비형 밸브

용법 :

밸브는 마감, 연결과 유량에 대한 규정을 위해 파이프라인 또는 장비에서 사용될 수 있습니다

연결 크기 :

주요 부문 소재

밸브는 특징을 이룹니다 :

밸브는 웜 드라이브, 플랜지 연결, JB/T 8527 설계 표준, 3개 원형입니다

나비형 플레이트 회전 축이 일탈, 좌석 회전의 주축)과 나비형 플레이트 밀봉면을 (막은는 나비형 밸브

주축과 밸브 본체 플로우 채널 주축은 각을 형성합니다. 밸브는 밸브 본체, 나비형 플레이트, 밸브봉과 나비형 플레이트로 구성됩니다

밀봉 링, 나비형 플레이트 압력 링, 브라켓, 끝 카버와 다른 부품.

2. 를 통하여 그 달팽이관 작동, 밸브봉이 90을 회전시킵니다'과 나비형 플레이트가 개시를 실현하기 위해, 90을 회전시킵니다'

ON 또는 OFF. 제품이 3 편심 구조물이기 때문에, 그것은 개폐하는 과정에서 캠 효과를 발생시킬 수 있습니다

어야 하, 밸브 개폐 토오크를 감소시키고 자리와 나비형 플레이트 사이에 웨어를 감소시키고, 밸브를 연장합니다

서비스 수명의.

문제가 주의를 요합니다 :

1. 이 밸브는 마른 저장소에 남아 있고, 오픈 에어에서 저장되기 위해 엄밀하게 금지됩니다.

2. 장기 저장, 정기 유지 관리.

3. 밸브는 수평선상이거나 수직 파이프라인에 설치되지만, 그러나 그것이 열리고 마감되기 쉬워야 합니다.

4. 설치 전에, 내압 시험은 설치 전에 그 요구를 만족시키하도록 실행되어야 합니다.

5. 파이프와 밸브 공동은 설치 전에 청소되어야 합니다.

6. 밸브는 설치 뒤에 큰 외부의 힘의 대상이지 않을 것입니다.

7. 매체 플로우 방향은 설치 동안 밸브 본체의 화살표 방향과 일치합니다.

8. 운영 상태는 성능 명세에서 기술적 요구를 충족시킬 것입니다.
