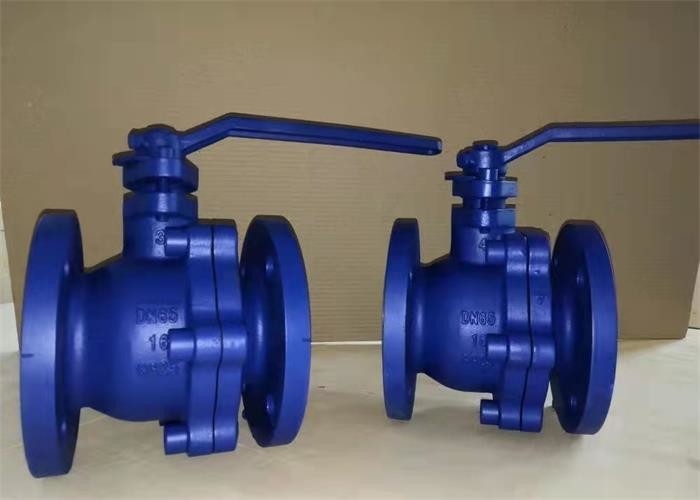

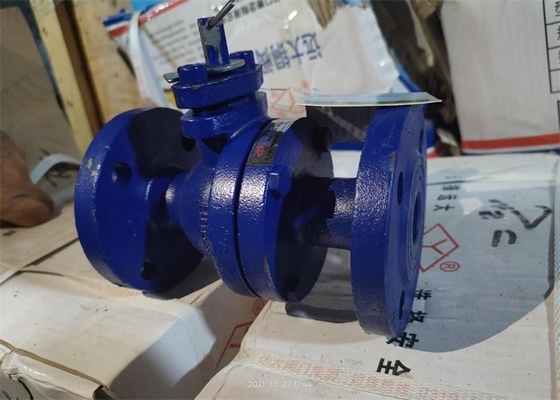

볼 밸브를 표류시키는 80 사이즈 밀리미터 회색 주철 물질 용액 중간

작용 원리

밸브는 밸브 본체, 공으로 구성됩니다, 밸브에 분비, 한계판, 핸들과 다른 부분, 핸들과 파이프라인 축 병렬을 싼 밸브봉이 개시와 마감을 실현하기 위해 핸들 90 도를 돌림으로써, 오픈 포지션과 폐쇄 위치와 직각인 파이프 축에서 있습니다

연결 크기

주요 부문 소재

밸브 특징

1. 단순 구조, 좋은 제조 기술, 탄력적이고 빠른 개장과 마감, 넓은 활용 범위.

2. 줄기는 볼 밸브의 안전성을 향상시키기 위해 폭발 방지 구조를 채택합니다.

3. 매체는 어떠한 방향에서 밸브 본체에서 양쪽에서 흘러나올 수 있고 틀거나 중지하는 목적을 달성할 수 있습니다

기술적인 매개 변수

· 공칭 압력 : 1.0/1.6MPa

· 공칭 직경 : DN15-150mm

· 적용 가능한 온도와 매체 :주요 소재는 그레이 캐스트 아이언입니다 : 적용 가능한 온도 0C ~ 120C, 적용 가능한 매체 : 물 ; ≤0.2MPa 포화 증기 ; ≤1.4MPa 일반적 품질 오일.

· 디자인과 제조 : GB/T 15185 철과 구리 볼 밸브

· 구조 길이 : GB/T 12221 금속 밸브 구조 길이

· 연결 단부 : GB/T 17241.6 필수적 무쇠 플랜지

· 검사와 테스트 : GB/T13927 산업적 밸브 내압 시험

저장, 설치와 사용을 위한 예방책

1. 단순 구조, 좋은 제조 기술, 탄력적이고 빠른 개장과 마감, 넓은 활용 범위.

2. 줄기는 볼 밸브의 안전성을 향상시키기 위해 폭발 방지 구조를 채택합니다.

3. 매체는 어떠한 방향에서 밸브 본체에서 양쪽에서 흘러나올 수 있고 스위칭 온의 목적 또는 중지하는 것 달성할 수 있습니다.

저장, 설치와 사용을 위한 예방책

1. 이 밸브는 마른 저장소에 남아 있고, 오픈 에어에서 저장되기 위해 엄밀하게 금지됩니다.

2. 장기 저장은 정기적으로 유지되어야 합니다.

3. 제품은 어떠한 입장과 어떠한 파이프라인에도 설치될 수 있고 근무 조건이 성능 명세에 요구와 일치합니다.

4. 설치 전에, 내압 시험은 설치 전에 그 요구를 만족시키하도록 실행되어야 합니다.

5. 파이프와 밸브 공동은 설치 전에 청소되어야 합니다.

6. 설치 뒤에, 제품은 큰 외부의 힘을 받지 않을 것입니다.

7. 핸들의 방향은 줄기의 사각요홈의 방향과 일치합니다.

8. 더 로컬 최저 기온이 4C 보다 낮을 때, 절연 보호는 행해져야 합니다 ; 끝 밸브로서, 그것은 파이프 벽의 기온이 0C 아래로 떨어지는 것을 예방하기 위해 파이프 또는 재킷에 의해 가열되어야 합니다.

9. 그것은 매체 온도에서 진동 또는 빠른 교체 하에 파이프라인에 설치하고 사용하기 위해 엄밀하게 금지됩니다.
