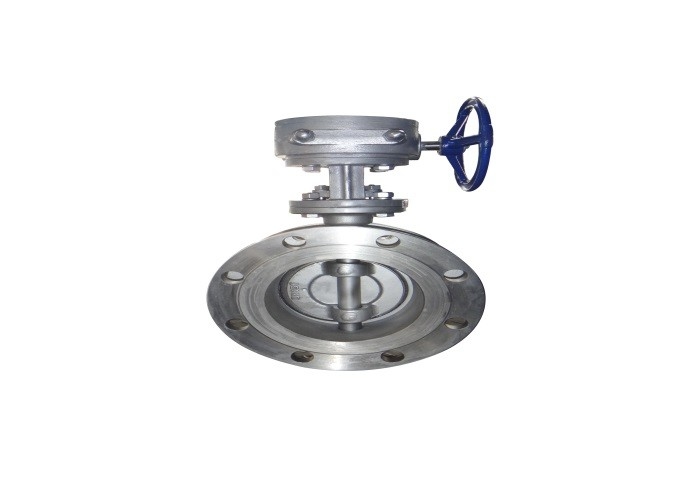

금속실 3중 편심 스테인레스 강 플랜지된 나비형 밸브

제품 소개

밸브는 전기 구동 또는 웜 드라이브, 플랜지 연결, JB/T 8527 표준의 실행입니다, 세 이상한 나비형 밸브는 나비형 플레이트 회전 축 (밸브봉 축)이고 일탈의 나비형 플레이트 밀봉면입니다, 밸브 자리 회전 축과 밸브 본체 유동 경로 축이 각을 형성했습니다.

밸브는 밸브 본체, 나비형 플레이트, 밸브봉, 나비형 플레이트 밀봉 링, 나비형 플레이트 압력 링, 지원, 끝 카버와 다른 부분으로 구성됩니다

열리거나 마감되기 위해 줄기 90을 돌립니다'과 디스크 90을 운전하기 위한' 전기 또는 코칠리어 작동.

THE 제품이 3 편심 구조물이고 캠 영향을 개방과 마감 과정에서 생성시키고 토크를 바꾸는 밸브를 감소시킬 수 있기 때문에, 좌석과 나비형 플레이트 사이에 웨어를 감소시키고 밸브의 서비스 수명을 연장하세요

기술적인 매개 변수

연결 크기

주요 부문 소재

밸브 특징

1. 부속은 더 단단한 실링 기능으로, 3 편심 구조물을 채택합니다, 실링 성능이 믿을 만합니다.

2. 나비형 플레이트 밀봉 링은 유연성 흑연의 다층 플레이트 결합과 스테인레스 강판, 매체 부식 저항성, 부식, 보수할 필요가 없는, 긴 서비스 라이프를 채택합니다.

3. 밸브 본체의 밀봉면은 매체 부식과 부식에 저항력이 있는 몸 처리 기술, 보수할 필요가 없는, 긴 서비스 라이프입니다.

4. 나비형 플레이트, 큰 흐름 지역, 작은 유동 저항의 고강도.

5, 밸브 샤프트가 탄력적 흑연 패킹, 더 높은 중간 압력, 더 좋은 봉합으로 밀봉됩니다. 포장의 웨어는 계속 패킹 글랜드를 압축함으로써 보상될 수 있습니다.

저장, 설치와 사용에서 예방책

1. 이 제품은 마른 창고에서 저장되어야 하고, 오픈 에어에서 저장되기 위해 엄밀하게 금지됩니다.

2. 매체 플로우 방향은 밸브가 설치될 때 밸브 본체에서의 화살표 방향과 일치합니다.

3. 내압 시험은 설치 전에 실행되어야 하고 그것이 핵실험을 통과한 후 설치될 수 있습니다.

4. 파이프와 밸브 공동은 설치 전에 청소되어야 합니다.

5. 제품은 설치 뒤에 큰 외부의 힘의 대상이지 않을 것입니다.

6. 운영 상태는 성능 명세에서 기술적 요구를 충족시킬 것입니다.

7. 필요한 경우 밸브 브라켓에서 설정하세요.

8. 장기 저장, 정기 유지 관리.

9. 일반적으로, 그것은 강수 일수에 야외에서 전기적 상자 덮개, 자동차이고 다른 실링부를 열도록 허용되지 않습니다. 전기적 상자 덮개를 열 때, 전원 공급기는 먼저 중지되어야 합니다.
