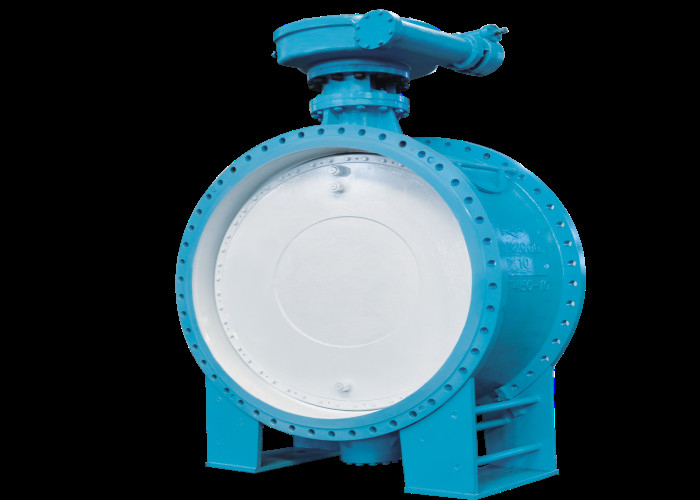

| 상품명: | 플랜지 버터플라이 밸브 | 크기: | DN80~DN2000 |
|---|---|---|---|
| 연결: | 플랜지 끝 RF | 씰 재질: | 304+ NBR |
| 중간: | 물 | 최대 압력: | ≤1.0MPa |
| 적당한 온도: | ≤80℃ | 색깔: | 하늘색 |
| 하이 라이트: | 크기 1800mm 플랜지 버터플라이 밸브,Petrochem 플랜지 버터플라이 밸브,크기 1800mm 버터플라이 밸브 플랜지 유형 |
||
이 밸브는 석유화학, 산업, 야금, 운송, 전력, 응용 및 배수 산업 약학 등의 분야에서 널리 사용되었습니다. 부식성 및 비부식성 기체 액체, Seme-liquid를 모두 포함합니다.유체를 조정하고 차단할 수 있습니다.
단일 편심 버터플라이 밸브를 기반으로 더욱 개선된 성형은 가장 널리 사용되는 이중 편심 버터플라이 밸브입니다.밸브 스템 축의 구조는 디스크 중심과 몸체 중심에서 벗어납니다.이중 편심 효과로 밸브 개방 후 디스크가 시트에서 빠르게 분리되어 디스크와 시트 사이의 불필요한 과도한 돌출 및 긁힘 현상을 크게 제거하여 개방 저항을 줄이고 마모를 줄이며 시트 수명을 향상시킵니다.
| DN | 디 | D1 | D2 | 비 | 엘 | Z-Φd |
| 400 | Φ565 | Φ515 | Φ480 |  24.5 |
216±2 | 16-Φ28 |
| 450 | Φ615 | Φ565 | Φ530 | 25.5 |
222±2 | 20-Φ28 |
| 500 | Φ670 | Φ620 | Φ582 | 26.5 |
229±2 | 20-Φ28 |
| 600 | Φ780 | Φ725 | Φ682 | 30 |
267±2 | 20-Φ31 |
| 700 | Φ895 | Φ840 | Φ794 | 32.5 |
292±3 | 24-Φ31 |
| 800 | Φ1015 | Φ950 | Φ901 | 35 |
318±3 | 24-Φ34 |
| 900 | Φ1115 | Φ1050 | Φ1001 | 37.5 |
330±3 | 28-Φ34 |
| 1000 | Φ1230 | Φ1160 | Φ1112 | 40 |
410±3 | 28-Φ37 |
| 1200 | Φ1455 | Φ1380 | Φ1328 | 45 |
470±3 | 32-Φ40 |
| 1400 | Φ1675 | Φ1590 | Φ1530 | 46 |
530±4 | 36-Φ43 |
| 1600년 | Φ1915 | Φ1820 | Φ1750 | 49 |
600±4 | 40-Φ49 |
| 1800년 | Φ2115 | Φ2020 | Φ1950 | 52 |
670±4 | 44-Φ49 |
| 2000년 | Φ2325 | Φ2230 | Φ2150 | 55 |
760±4 | 48-Φ49 |
| 플랜지 끝 | GB/T 17241.6 |
| 면 대면 | GB/T 12221 |
| 설계 및 제조 표준 | GB/T12238 |
| 검사 및 테스트 | GB/T13927 |
| 공칭 압력 | 1.0MPa |
| 적당한 온도 | ≤80℃ |
| 적합한 매체 | 물 |
| 신체 | 회색 철, 연성이 있는 철 |
| 디스크 | 구상흑연주철 |
| 줄기 | 탄소강/스테인리스강 |
| 인감 반지 | NBR/EPDM |
1. 밸브는 웜 기어 드라이브 플랜지 연결, 이중 편심 소프트 실링 버터 플라이 밸브, 즉 밸브 본체 직경 축의 스템 회전 중심과 밸브 시트 실링 표면이 편심을 형성합니다.밸브는 밸브 본체, 디스크, 스템, 밀봉 판, 압력 링, 달팽이관 이동 장치 및 기타 부품으로 구성됩니다.
2. 와우 작동: 와우 핸들을 회전시키면 밸브 스템이 90° 회전하고 버터플라이 플레이트가 90° 회전하여 열리거나 닫힐 수 있습니다.제품이 이중 편심 구조이기 때문에 개폐 과정에서 CAM 효과를 생성하고 밸브 전환 토크를 줄이며 밸브 시트와 나비 판 사이의 마모를 줄이고 밸브의 수명을 연장합니다.
1. 밸브는 이중 편심 구조를 채택하여 밸브가 닫힐수록 밀봉 기능이 있고 밀봉 성능이 안정적입니다.
2. 버터플라이 플레이트 실링 링은 NBR T형 고무 실링 링으로 제작되며 나비 플레이트에 압착 플레이트로 견고하게 설치됩니다.일정 기간 사용 후 고무 밀봉 링이 마모되고 나사를 조이고 풀어 고무 밀봉 링의 압력을 조정하여 버터 플라이 밸브가 누출 없이 밀봉을 계속하고 수명을 연장할 수 있습니다.밸브를 설치한 후 파이프라인에서 밸브를 제거하지 않고도 파이프라인에서 쉽게 조정하거나 교체할 수 있습니다.
3. 버터플라이 플레이트는 강도가 높고 유동 면적이 크며 유동 저항이 작습니다.
4, 밸브 샤프트는 O 형 고무 패킹으로 밀봉되어 있으며 중간 압력이 높을수록 밀봉이 좋습니다.패킹이 마모된 후 패킹 글랜드를 계속 누르면 보상을 얻을 수 있습니다.
9.1 실내 : 포장실은 제품을 실내에 설치할 때 1~2개월에 한 번씩 기름을 바르고 개폐한다.
9.2 실외: 제품을 실외에 설치하는 경우 와우 이동 헤드의 부식을 방지하기 위한 보호 조치를 추가해야 합니다.포장실은 기름을 바르고 1~2개월에 한 번씩 열고 닫아야 합니다.각 비와 눈이 채워진 후 방을 다시 채우고 한 번 열고 닫습니다.
9.3 다운홀: 제품이 다운홀에 설치되면 포장실에 오일을 채우고 1~2개월에 한 번씩 개폐해야 합니다.비와 눈이 올 때마다 우물에 저장된 빗물을 퍼내어 장기간 빗물을 적셔 제품과 와우 무빙 헤드가 녹슬지 않도록 해야 합니다.포장실은 기름으로 채워져 한 번 열리고 닫혀야 합니다.
9.4 다른 실제 작업 조건에 따라 다른 달팽이관 액추에이터를 선택할 수 있습니다.실외 및 지하 인공와우 액추에이터는 닫을 수 있으며 주문 시 명시해야 합니다.
