제품 상세 정보:
결제 및 배송 조건:
|
| 밸브 몸체: | 주철+NRB | DN: | 4,5,6인치 |
|---|---|---|---|
| PN: | 1.0/1.6MPa | 타입: | 나비 형 밸브 |
| 전송 방법: | 핸드휠 | 공동 형태: | 플랜지 |
| 주문 제작됩니다: | OEM | 애플리케이션: | 물 |
| 적용 온도: | ≤80℃ | 제조 기준: | GB12238 |
| 하이 라이트: | 일직선 플랜지된 나비형 밸브,125 밀리미터 플랜지된 나비형 밸브,충돌은 플랜지처리되었습니다 나비형 밸브 |
||

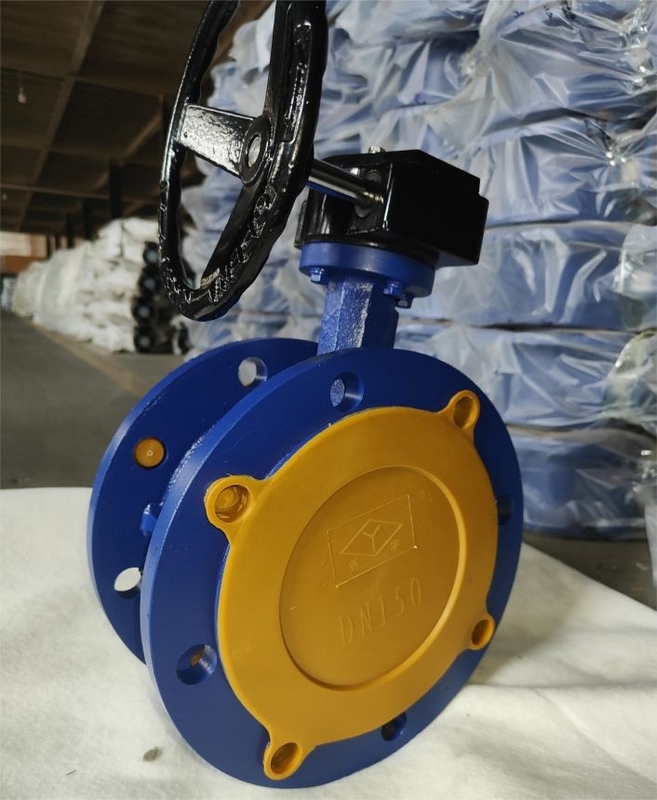

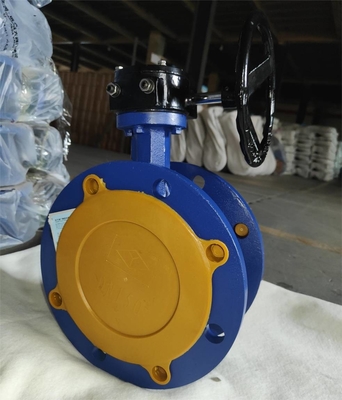

주문을 받아서 만들어진 Dn 100mm 125mm 150mm 무쇠 고무에 의하여 일렬로 세워지는 플랜지가 붙은 나비 벨브
닫히는 부분은 원반 모양의 나비판으로 되어 있으며, 밸브 몸체에 있는 고정축을 중심으로 회전하면서 유체를 열고 닫고 조절하는 밸브를 나비형 밸브라고 합니다.
고무 라이닝 버터플라이 밸브의 버터플라이 플레이트는 파이프라인의 직경 방향으로 설치됩니다.나비 밸브 본체의 원통형 통로에서 디스크 모양의 나비 판이 밸브 스템의 축을 중심으로 회전하며 회전 각도는 0 ~ 90도입니다.90도 회전하면 밸브가 완전히 열린 것입니다.
고무 라이닝 플랜지 배터플라이 밸브는 일반적으로 파이프라인에 수평으로 설치해야 합니다.
|
모델 |
DN |
치수 |
||||
|
mm |
디 |
D1(PN10) |
Z-φd |
엘 |
bf |
|
|
D341X-10 |
100 |
215 |
180 |
8-φ18 |
127 |
22-3 |
|
125 |
245 |
210 |
8-φ18 |
140 |
24-3 |
|
|
150 |
280 |
240 |
8-φ23 |
140 |
24-3 |
|
고무 시트 씰을 사용하면 일반적으로 80℃ 이하, PN10 이하의 낮은 온도 및 압력에 적합하지만 밀봉 성능이 매우 우수합니다.따라서 고무로 라이닝된 플랜지 버터플라이 밸브는 상온 액체에 가장 적합합니다.
|
모델 |
PN(MPa) |
시험 압력(MPa) |
적용 온도 |
적용 가능한 매체 |
|
|
강도(물) |
실링(물) |
||||
|
D341X-10 |
1.0 |
1.5 |
1.1 |
≤80℃ |
물 |
|
D341X-16Q |
1.6 |
2.4 |
1.76 |
≤80℃ |
물 |
1. 비발한 디자인, 합리적이고 독특한 구조, 경량, 신속한 개폐.
2. 작동하기 쉬운 작은 작동 토크, 노동 절약 손재주.
3. 어떤 위치, 쉬운 유지 보수에 설치할 수 있습니다.
4. 씰을 교체할 수 있으며, 양방향 씰 제로 누출을 달성하기 위해 씰링 성능이 안정적입니다.
5. 씰링 재료, 내노 화성, 내식성, 긴 수명 및 기타 특성.
6. 고무 라이닝 플랜지 버터 플라이 밸브의 설계 및 제조는 GB12238 표준을 채택합니다.
