제품 상세 정보:
결제 및 배송 조건:
|
| 상품 이름: | 플랜지된 문짝 밸브 | 압력: | 저압 |
|---|---|---|---|
| 구조: | 상승하는 줄기 문짝 밸브 | 매체: | 아델, 바포우 |
| 포트의 크기: | 2 ~12 | 표준: | msss-70 |
| 정면으로: | ASME B16.10 | 온도: | -10 내지 200C |
| 색: | 청색 | 본체 소재: | 연성 주철 |
| 하이 라이트: | 125LB 플랜지된 문짝 밸브,API 플랜지된 문짝 밸브,ANSI 6 인치 플랜지된 문짝 밸브 |
||
문짝 밸브는 개시와 닫힘 부분과 문입니다. 게이트의 운동 방향은 유체 방향과 직각입니다. 문짝 밸브는 단지 완전히 열리고 완전히 닫히고, 조정되고 질식합니다. 문짝 밸브는 밸브 자리와 게이트 사이의 접촉에 의해 밀봉됩니다. 보통, 밀봉면은 오버레잉 1Cr13, stl6, 스테인레스 강, 기타 등등과 같은 마모 방지를 증가시키기 위해 금속 물질군으로 뒤덮일 것입니다. 문짝 밸브는 엄격한 문짝 밸브와 탄력 있는 문짝 밸브를 가지고 있습니다. 다른 문짝 밸브에 따르면, 문짝 밸브는 엄격한 문짝 밸브와 탄력 있는 문짝 밸브로 분할됩니다.
| 디자인과 제조 | MSS S-70 |
| 정면으로 | ANSI B16.10 |
| 플렌지 말단 | ANSI B16.1 |
| 테스트 | MSS SP-70 |
켜지거나 공칭 압력이 블레오더블유인 송유관을 끄고 압력 125LB와 매체가 줄기세포, 물 또는 석유여야 하며, 캔베가 석유 산업계, 화학적 인데미칼 산업의 유전에 사용했습니다, 제약업계 전력 산업
| 사이즈 | 2 ~12 |
| 노르미날 르레셔 | 125LB |
| 적합하 온도 | -10 내지 200C |
| 기밀 시험 | 1.41mpa |
| 쉘 시험 | 2.46mpa |
| 적당한 매체 | 물 가스 석유 |

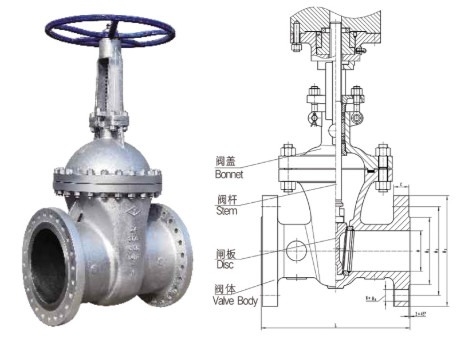

| 파트 명칭 | 재료 |
| 신체 | HT200 |
| 바디 실링 벨소리 | ZCuSn5Pb5Zn5 |
| 디스크환 | ZCuSn5Pb5Zn5 |
| 디스크 | HT200 |
| 줄기 | 2Cr13 |
| 핵심 | 25 |
| 볼트 | 35 |
| 가스킷 | 08+ 그라파이트 |
| 보닛 | HT200 |
| 포장 | 그라파이트 |
| 볼트 | 35 |
| 핵심 | 25 |
| 패킹 글랜드 | QT450-10 |
| 줄기 핵심 | ZCuSn5Pb5Zn5 |
| 보닛 핵심 | HT200 |
| 슬롯 멈춤 나사 | 35 |
| 휠 | HT200 |
| 휠 너트 | Q235 |

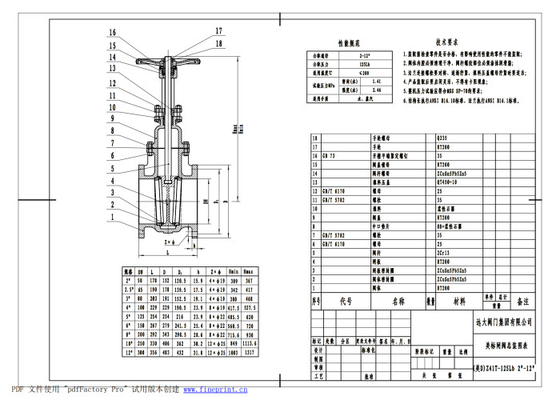

| 사이즈 | DN | Ｌ | Ｄ | D1 | 비 | Zxф | Hmin | Hmax | ф |
| 2" | 50 | 178 | 152 | 120.5 | 15.9 | 4xф19 | 310 | 368 | 203 |
| 2-1/2 " | 65 | 190 | 178 | 139.5 | 17.5 | 4xф19 | 339.5 | 413 | 203 |
| 3" | 80 | 203 | 191 | 152.5 | 19.1 | 4xф19 | 377.7 | 464.7 | 203 |
| 4" | 100 | 229 | 229 | 190.5 | 23.9 | 8xф19 | 434 | 554 | 254 |
| 5 " | 125 | 254 | 254 | 216 | 23.9 | 8xф22 | 481 | 617 | 254 |
| 6" | 150 | 267 | 279 | 241.5 | 25.4 | 8xф22 | 545 | 705 | 305 |
| 8" | 200 | 292 | 343 | 298.5 | 28.6 | 8xф22 | 715.6 | 930 | 355 |
| 10" | 250 | 330 | 406 | 362 | 30.2 | 12xф25 | 827 | 1091 | 508 |
| 12" | 300 | 356 | 483 | 432 | 31.8 | 12xф25 | 1003 | 1317 | 508 |
유체저항은 작고 밀봉면이 더 매체에 의해 솔질되고 잠식됩니다.개시와 마감은 라보르-세이빙.매체의 흐름 방향은 흐름을 방해하고 압력을 줄이는 것 없이 제한하지 않습니다.실용 신안은 단순한 형상, 짧은 구조적 길이, 좋은 제조가능성과 넓은 활용 범위라는 유리한 입장에 있습니다.
그것은 힘든 밀봉면 사이의 부식과 스크래치가 유지하게 하기 쉽습니다.
전체적인 차원은 크며, 그것이 열리고 마감되기 위한 어떤 공간을 요구하고 개시와 폐점 시간이 오랫동안 있습니다
