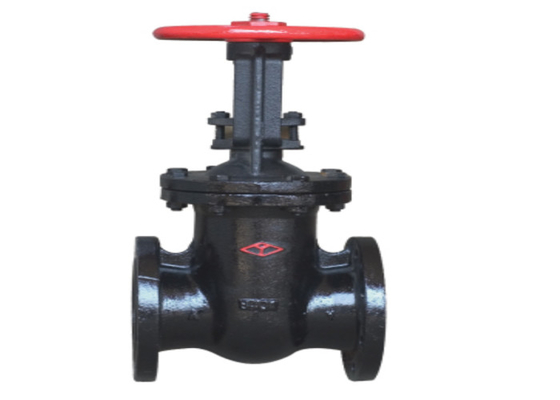

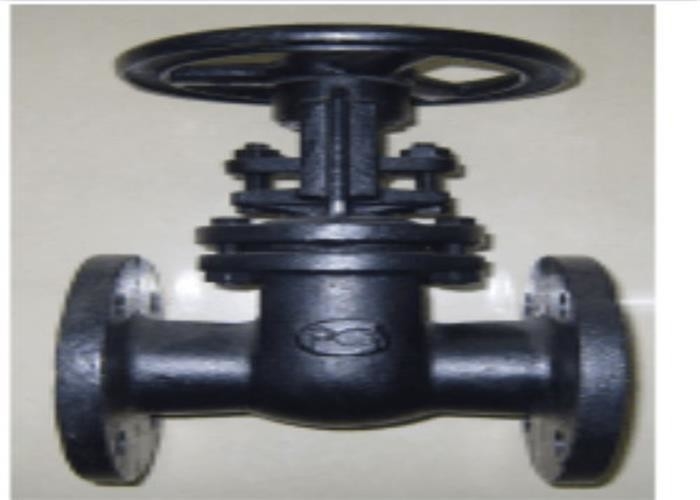

회주철 /HT200 GOST 수동핸들 PN10/16 플랜지된 문짝 밸브

도입

주강 문짝 밸브의 개시와 닫힘 부분은 문이고 문의 운동 방향이 유체 방향과 직각입니다. 문짝 밸브는 단지 완전히 열리고 마무리되고, 조정되고 질식합니다. 램은 2 밀봉면을 가지고 있습니다. 가장 일반적으로 사용된 방식은 램 밸브의 2 밀봉면이 쐐기를 형성한다는 것입니다. 쐐기각은 밸브 매개 변수, 보통 50에 따라 변화합니다. 매체 온도가 높지 않을 때, 그것은 2 ' 52입니다 '. 웨지형게이트밸브의 게이트는 전체로 만들어질 수 있으며, 그것이 엄격한 문짝 밸브로 불립니다 ; 그것은 또한 제조가능성을 향상시키기 위해 경미한 변형을 생산할 수 있는 램으로 만들어지고 가공 처리에서 밀봉면의 디 앵글의 일탈을 메울 수 있습니다. 이런 종류의 램은 탄성 램으로 불립니다.

분류

주강 문짝 밸브 : 탄소강 문짝 밸브, 스테인레스 강 문짝 밸브, 저합금강 문짝 밸브 (고온 레지스턴트 크롬 몰리브덴 주강이 이 범주에 속합니다), 저온용 강 문짝 밸브, 기타 등등으로 나누어졌습니다.

다양한 주강 문짝 밸브 하에 다양한 특별한 강철 등급이 또한 있으며, 그것이 일반적으로 다음과 같이 사용됩니다 :

1. 탄소강 문짝 밸브의 캐스팅 등급은 다음을 포함합니다 : WCA, WCB, WCC, ＬＣＢ, 기타 등등 ; 적용 가능한 온도 - 46 Ｃ ~ 425 Ｃ.

2. 스테인레스 강 게이트의 캐스팅 등급은 밸브로 조절됩니다 : 301 스테인레스 강, CF8 스테인레스 강 (304 스테인레스 강을 만드는 것에게 상응한), CF8M 스테인레스 강 (316 스테인레스 강을 만드는 것에게 상응한), 기타 등등 ; 적용 가능한 온도 - 198 Ｃ ~ 816 Ｃ.

3. 저합금강은 고온 합금 강과 고강도 저합금 강으로 분할되며, 고온 합금 강이 종종 크롬 몰리브덴 주강으로 불립니다.

크롬 몰리브덴 주강 게이트의 캐스팅 등급은 밸브로 조절됩니다 : zg1cr5mo, zg15cr1mov, ZG20CrMoV, wc6, wc9, c12a, 기타 등등. 적용 가능한 온도 : 550 Ｃ ~ 750 Ｃ.

물질의 각각 특정 브렌드의 적용 가능한 온도는 다르며, 그것이 실제 근무 조건에 따라 선택될 것입니다.

설치와 사용

1. 설치 전에 밸브 공동과 밀봉면과 다른 부분과 어떤 때 또는 모래가 고수할 수 없은지 확인하세요 ;

2. 모든 연결부에 있는 볼트는 고르게 강화될 것입니다 ;

3. 팩킹 부가 포장의 밀착도와 램의 탄력적 개시를 둘다 보증하기 위해 압축되도록 요구되는지 확인하세요 ;

4. 밸브를 설치하기 전에, 사용자는 밸브 요구조건과 일관성을 보증하기 위해 매체 플로우 방향에 밸브 모델, 연결 크기와 주의 집중을 확인하여야 합니다 ;

5. 밸브를 설치할 때, 사용자는 밸브 구동에 대비하여 필요한 스페이스를 남겨 두어야 합니다 ;

6. 구동 장치의 배선은 회로도에 따라 실행되어야 합니다 ;

7. 문짝 밸브는 정기적으로 유지되어야하고, 봉합에 영향을 미치지 않도록, 뜻대로 충돌하고 짜냅니다.

차원
