제품 상세 정보:
결제 및 배송 조건:
|

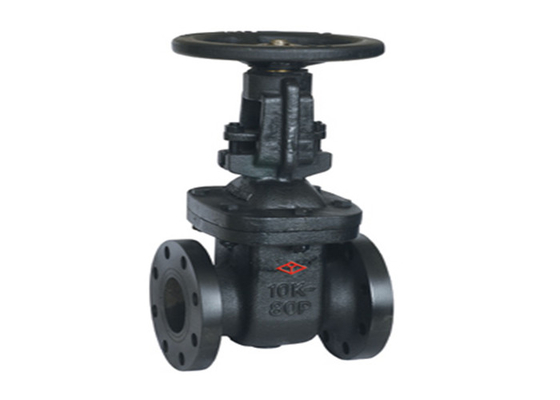

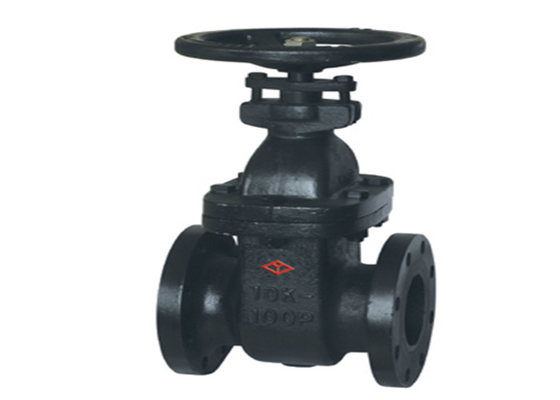

| 상품 이름: | 플랜지된 문짝 밸브 | 설계 표준: | KS B 2350 |
|---|---|---|---|
| 매체의 온도: | 매체 온도, 정상 온도 | 보닛 소재: | 무쇠 |
| 디스크 소재: | 캐스트 iron+brass | 굴대 소재: | 스테인레스 강 |
| 정면으로: | JIS B2031/KS B 2306 | 색: | 고객의 요구 |
| 매체: | 물 | ||
| 하이 라이트: | KS 비 2350 플랜지된 문짝 밸브,검은 플랜지된 문짝 밸브,DN300 검은 문짝 밸브 |
||
문짝 밸브의 개시와 닫힘 부분은 문입니다. 게이트의 운동 방향은 유체 방향과 직각입니다. 문짝 밸브는 단지 완전히 열리고 완전히 닫히고, 조정되고 질식합니다. 램은 2 밀봉면을 가지고 있습니다. 가장 일반적으로 사용된 방식 RAM 밸브의 2 밀봉면은 앵글 밸브가 쐐기형이고 쐐기형이게 형성합니다.
| 사이즈 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| Ｌ | 180 | 180 | 190 | 200 | 230 | 250 | 270 | 290 | 330 | 350 | 460 | 490 | 526 | 554 | 620 |
| Ｄ | Ｊ 40 | 155 | 175 | 185 | 210 | 250 | 280 | 330 | 400 | 445 | 490 | 560 | 620 | 675 | 795 |
| 비 | 20 | 20 | 22 | 22 | 24 | 24 | 26 | 26 | 30 | 32 | 34 | 36 | 38 | 40 | 44 |
| 즈스 фd | 4X ф19 | 4X ф19 | 4X ф19 | 8X ф19 | 8X ф19 | 8X ф23 | 8x ф23 | 12X ф23 | 12X ф25 | 16X ф25 | 16X ф25 | 16X ф27 | 20X ф27 | 20x ф27 | 24X ф33 |
| Ｈ | 317 | 343 | 390 | 452 | 537 | 621 | 718 | 920 | 1113 | 1308 | 1195 | 1367 | 1498 | 1710 | 2129 |
| D0 | 190 | 190 | 190 | 210 | 240 | 260 | 270 | 300 | 350 | 390 | 400 | 500 | 50() | 500 | 500 |
1. 설치 전에 밸브 공동과 밀봉면과 다른 부분과 어떤 때 또는 모래가 고수할 수 없은지 확인하세요 ;
2. 모든 연결부에 있는 볼트는 고르게 강화될 것입니다 ;
3. 팩킹 부가 포장의 밀착도와 램의 탄력적 개시를 둘다 보증하기 위해 압축되도록 요구되는지 확인하세요 ;
4. 밸브를 설치하기 전에, 사용자는 밸브 요구조건과 일관성을 보증하기 위해 매체 플로우 방향에 밸브 모델, 연결 크기와 주의 집중을 확인하여야 합니다 ;
5. 밸브를 설치할 때, 사용자는 밸브 구동에 대비하여 필요한 스페이스를 남겨 두어야 합니다 ;
6. 구동 장치의 배선은 회로도에 따라 실행되어야 합니다 ;
7. 문짝 밸브는 정기적으로 유지되어야하고, 봉합에 영향을 미치지 않도록, 뜻대로 충돌하고 짜냅니다.
