제품 상세 정보:
결제 및 배송 조건:
|

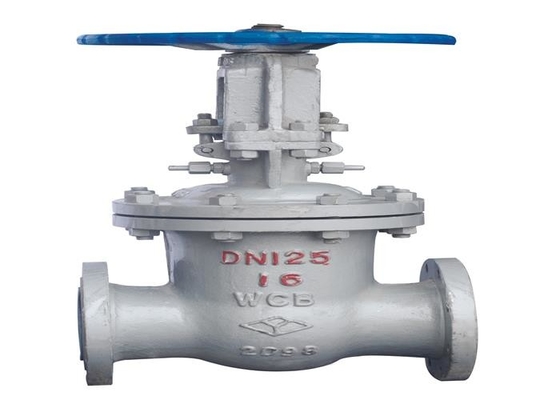

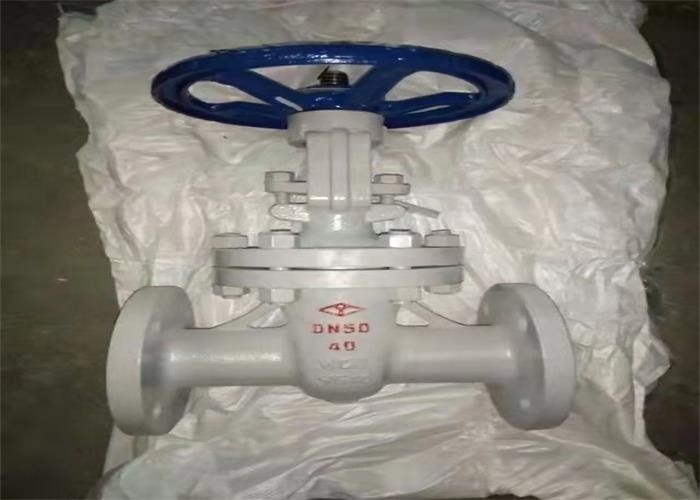

| 상품 이름: | 플랜지된 문짝 밸브 | 압력: | 중간 압력 |
|---|---|---|---|
| 매체의 온도: | 중간 온도 | 매체: | 물 오일 가스 |
| 사이즈: | DN50 ~ DN 1000 | 연결: | 플렌지 말단 |
| 디스크 소재: | WCB | 줄기: | A182 f6a |
| 색: | 고객의 요구 | 본체 소재: | 탄소강 |
| 하이 라이트: | DIN 플랜지된 문짝 밸브,탄소강 플랜지된 문짝 밸브,탄소강 DIN 3352 문짝 밸브 |
||
주강 문짝 밸브의 개시와 닫힘 부분은 문이고 문의 운동 방향이 유체 방향과 직각입니다. 문짝 밸브는 단지 완전히 열리고 마무리되고, 조정되고 질식합니다. 램은 2 밀봉면을 가지고 있습니다. 가장 일반적으로 사용된 방식은 램 밸브의 2 밀봉면이 쐐기를 형성한다는 것입니다. 쐐기각은 밸브 매개 변수, 보통 50에 따라 변화합니다. 매체 온도가 높지 않을 때, 그것은 2 ' 52입니다 '. 웨지형게이트밸브의 게이트는 전체로 만들어질 수 있으며, 그것이 엄격한 문짝 밸브로 불립니다 ; 그것은 또한 제조가능성을 향상시키기 위해 경미한 변형을 생산할 수 있는 램으로 만들어지고 가공 처리에서 밀봉면의 디 앵글의 일탈을 메울 수 있습니다. 이런 종류의 램은 탄성 램으로 불립니다.
| Pressure 压力等级 | DN | 15 | 20 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| PN 10 | L(F4) | 115 | 120 | 130 | 140 | 150 | 170 | 180 | 190 | 200 | 210 | 230 | 250 | 270 |
| Ｈ | 168 | 188 | 268 | 315 | 346 | 370 | 423 | 492 | 528 | 619 | 772 | 921 | 1064 | |
| Ｄ | 80 | 90 | 120 | 130 | 140 | 160 | 170 | 210 | 240 | 265 | 320 | 375 | 440 | |
| D1 | 55 | 65 | 90 | 100 | 110 | 130 | 150 | 170 | 200 | 225 | 280 | 335 | 395 |
| Pressure 压力等级 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| PN16 | L(F5) | 130 | 150 | 160 | 180 | 240 | 250 | 270 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 |
| Ｈ | 170 | 190 | 205 | 270 | 296 | 361 | 380 | 418 | 488 | 531 | 638 | 758 | 906 | 1058 | 1215 | 1392 | 1542 | 1676 | 1900 | |
| Ｄ | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 | |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 |
| Pressure 压力等级 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| PN16 | L(F5) | 130 | 150 | 160 | 180 | 240 | 250 | 270 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 |
| Ｈ | 170 | 190 | 205 | 270 | 296 | 361 | 380 | 418 | 488 | 531 | 638 | 758 | 906 | 1058 | 1215 | 1392 | 1542 | 1676 | 1900 | |
| Ｄ | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 | |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 |
| 디자인과 제조 | 3352 BS 에니 1984년을 울리세요 |
| 정면으로 | BS EN 558-1 |
| 플렌지 말단 | DIN2543 |
| 테스트 | DIN3230 |
