제품 상세 정보:
결제 및 배송 조건:
|
| 상품 이름: | 물 감독 밸브 | 재료: | 캐스팅, 스테인레스 강 |
|---|---|---|---|
| 구조: | 점검 | 압력: | 중간 압력 |
| 매체의 온도: | ≤150C | 매체: | 증기, 급수됩니다 |
| 표준 또는 비정상: | 표준 | 색: | 고객의 요구 |
| 신체: | WCB/CF8/CF8M | 포트의 크기: | DN50-DN800 |
| 하이 라이트: | 강철에게 2 웨이퍼 체크 밸브를 던지세요,WCB 2 웨이퍼 체크 밸브,스테인레스 강 나비 유형 체크 벨브 |
||

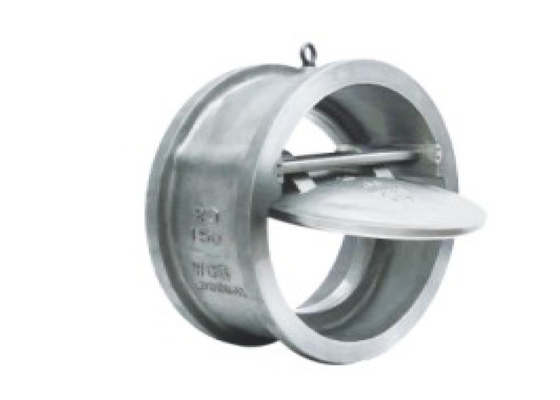

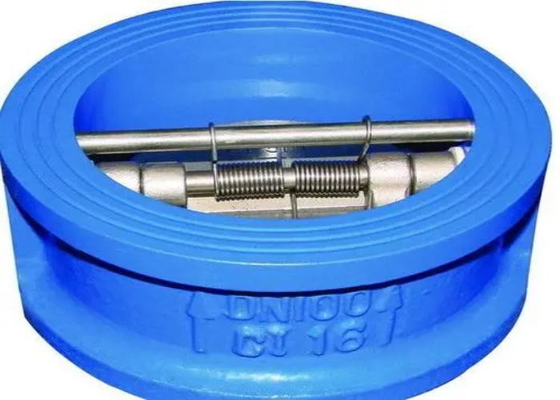

나비형 검사밸브는 매체의 역류를 방지하기 위해 자동적으로 매체 자체의 유량에 따라 밸브 디스크를 개폐하는 밸브를 언급합니다. 그것은 또한 체크 밸브, 단방향식 밸브, 역류 밸브와 역압 밸브로 알려집니다. 체크 밸브는 자동밸브에 속하며, 그것이 주로 매체 역류, 펌프와 구동 모터의 역회전과 컨테이너 매체의 방출을 방지하는데 사용됩니다. 체크 밸브는 압력이 시스템 압력을 초월할 수 있는 보조 시스템을 공급하기 위한 송유관에 또한 사용될 수 있습니다. 체크 밸브는 주로 흔들림 점검 밸브 (중력 중심에 따라 회전하 ), (주축을 따라 움직이는) 리프르체크밸브와 (센터를 따라 회전하는) 나비형 검사밸브로 분할될 수 있습니다.
| 디자인과 제조 | API 594 |
| 정면으로 | ASME / ANSI B16.1 |
| 플렌지 말단 | ASME / ANSI B16.5 |
| 점검 | API 598 |
| DH77X/H-150LB | DH77H/X-300LB | ||||||||
| NPS(인치) | L(mm) | D(mm) | D2(mm) | D3(mm) | NPS(인치) | L(mm) | D(mm) | D2(mm) | D3(mm) |
| 2 | 60 | 103 | 51 | 56 | 2 | 60 | 110 | 51 | 58 |
| 21/2 | 67 | 122 | 65 | 72 | 21/2 | 67 | 128 | 65 | 73 |
| 3 | 73 | 135 | 80 | 88 | 3 | 73 | 147 | 80 | 88 |
| 4 | 73 | 193 | 102 | 108 | 4 | 73 | 179 | 102 | 108 |
| 5 | 86 | 195 | 127 | 132 | 5 | 86 | 214 | 127 | 132 |
| 6 | 97 | 220 | 152 | 160 | 6 | 98 | 249 | 152 | 160 |
| 8 | 127 | 277 | 203 | 210 | 8 | 127 | 305 | 203 | 210 |
| 10 | 146 | 337 | 254 | 266 | 10 | 146 | 359 | 254 | 266 |
| 12 | 181 | 407 | 305 | 310 | 12 | 181 | 420 | 305 | 310 |
| 14 | 184 | 448 | 350 | 355 | 14 | 222 | 483 | 350 | 355 |
| 16 | 191 | 512 | 400 | 405 | 16 | 232 | 537 | 400 | 405 |
| 18 | 203 | 547 | 450 | 455 | 18 | 264 | 594 | 450 | 455 |
| 20 | 219 | 604 | 500 | 505 | 20 | 292 | 652 | 500 | 505 |
| 24 | 222 | 715 | 600 | 605 | 24 | 318 | 772 | 600 | 608 |
| 28 | 305 | 773 | 700 | 700 | 30 | 368 | 882 | 735 | 740 |
| 30 | 305 | 824 | 746 | 750 | |||||
밸브 통로의 1 양쪽 끝은 차단되어야하고 마르고 환기된 공간이 있습니다. 자주 만약 그것이 오랫동안 저장되면, 녹 방지가 확인될 것입니다.
설치, 밸브 전에 2는 청소될 것이고 운송 동안 야기된 결점이 제거될 것입니다.
설치 동안 3이 주의깊게 밸브 위의 표시와 문패가 사용 요구를 충족시키는지 체크합니다.
4개 밸브는 위로 향하여 밸브덮개와 수평 파이프라인에 설치됩니다.
1. 파이프라인에서 체크 밸브 곰 중량을 만들지 마세요. 큰 체크 밸브는 그것이 배관계에 의해 발생된 압력에 의해 영향을 받는 것을 예방하기 위해 독립적으로 지원받아야 합니다.
2. 설치 동안, 매체 플로우의 방향이 밸브 본체의 화살표 방향과 일치한 주의 집중.
3. 리프트식 수직 디스크 체크 밸브는 수직관에 설치될 것입니다.
4. 리프트식 수평선상 디스크 체크 밸브는 수평 파이프라인에 설치될 것입니다
