400X 유량 조절 밸브 플렌지 말단 1.6mpa 수질 감독 밸브

도입

400X 유량조정밸브는 밸브가 상수도 방향을 조정하기 위해 화재 물과 생활 용수의 평행한 급수 시스템에 사용했다는 것 입니다

구조와 사용

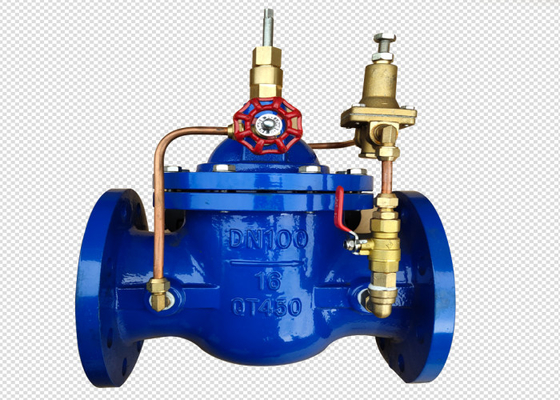

400X 유량조정밸브는 메인 밸브로 구성되고 조절 밸브, 니들 밸브, 파일럿 밸브, 볼 밸브, 정밀 여과기와 압력계를 흘립니다. 수력 자동 조작은 메인 밸브를 통한 유량을 변하지 않은 채로 유지하기 위해 메인 밸브의 개시를 제어하고 조정하는데 사용됩니다.

이 제품이 수력 자기 관리를 사용하고 기타 장치와 에너지를 필요로 하지 않는다고, 간이 유지와 안정적 흐름은 제어됩니다.

넓게 분기와 다른 공수 파이프 제록스 망 체제와 도시 급수 프로젝트를 하면서, 이 일련의 밸브 제품은 고층 빌딩에서 사용됩니다

작업 원칙

밸브가 메인 밸브 관제실 안으로 입구끝, 수류를 거쳐 니들 밸브 까지 물을 공급하고, 파일럿 밸브와 볼 밸브를 통하여 수단에 메인 밸브 관제실에서 흘러나올 때. 이 시각에, 메인 밸브는 완전히 열리거나 떠있습니다. 메인 밸브의 어떤 개시에서 설정하기 위해 유량 조정 밸브를 메인 밸브의 상부로 설정하세요. 바늘 밸브 개방과 파일럿 밸브 스프링 압력을 조정함으로써, 주요 밸브 개방은 세트 개시로 유지될 수 있고 파일럿 밸브가 흐름을 변하지 않은 채로 유지하기 위해 압력이 변할 때 자동적으로 조정될 수 있습니다

차원
