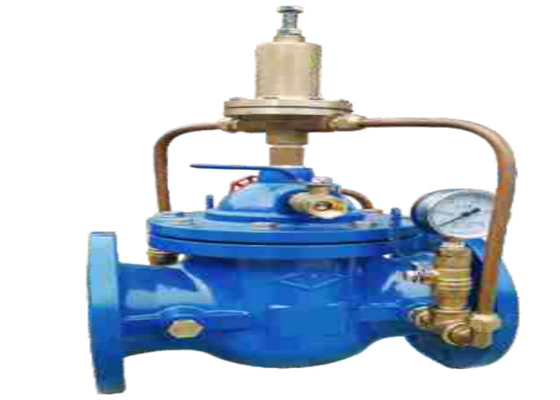

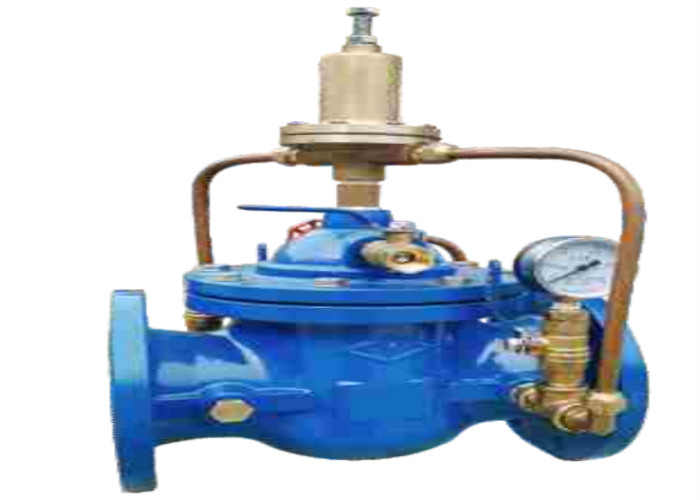

유연한 철 500X 압력 릴리프 밸브 플렌지 말단 물 감독 밸브

도입

500X 압력 감소와 고정밸브. 파이프라인 시스템과 싸우는 상수도, 에어콘과 화재를 위해 사용됩니다. 매체 : 물, 온도 ≤ 80 Ｃ. 그것은 밸브 앞에 관로압을 안정시키는데 사용됩니다. 밸브 앞의 압력이 압력을 초과할 때, 메인 밸브는 배수에게 열립니다. 관로압이 설정값 아래로 떨어질 때, 메인 밸브는 마무리됩니다. 압력값은 스크루를 조정하여 파일럿 밸브에 의해 설정될 수 있습니다

용법

/ 지탱 밸브를 공개하는 압력은 피해로부터 파이프라인과 장비를 프이벤트헤 파이프라인에서 파일럿 밸브의 조종사의 안전 설정 포인트를 초과하는 압력을 효과적으로 방출할 수 있습니다. 높은 빌딩스토의 화재 제어 시험의 순환 시스템의 압력 누출이 가장 높은 유압력 때문에 시스템 장애를 피하기 때문에 이 밸브는 주로 사용됩니다, 물이 공급하는 알키피가 항상 그렇게 토엔수레로서의 한 셋트 가치 위에 메인 밸브의 위에서 말한 메인 밸브 상수도 지역에서의 압력을 압박합니다

작업 원칙

처음으로, 메인 밸브에서의 시작 압력에서 설정하세요. 파일럿 밸브 잠금용 너트를 늦추고 오른쪽으로 돌아 파일럿 밸브 스크루를 돌리고 스크루는 아래쪽으로 이동합니다. 조절 용수는 어떤 공세를 파일럿 밸브코어에 응용하기 위해 압축됩니다. 이 시각에, 메인 밸브에서의 시작 압력은 증가합니다. 시계 반대 방향으로 스크루를 조정하는 파일럿 밸브를 돌리시오 그러면 스프링 압력이 공개됩니다, 파일럿 밸브코어에 작용하는 공세가 감소되고 메인 밸브에서의 시작 압력이 감소됩니다. 메인 밸브 앞의 파이프라인의 압력값은 압력계를 통하여 관찰될 수 있습니다. 진 후, 잼너트를 강화하세요

밸브 앞의 압력이 증가할 때, 파일럿 밸브 진동판의 하원에서 압력은 또한 증가합니다. 설정값을 초과한 후, 진동판은 위로 향하여 파일럿 밸브코어를 운전하고, 파일럿 밸브가 열리고, 주요 밸브 다이어프램의 상원에서 물이 방출됩니다. 기압이 떨어질 때, 주요 밸브코어는 진동판의 상부 및 하부 챔버 사이의 압력차에서 개방합니다, 메인 밸브가 고갈되기 시작하고 관로압이 떨어지기 시작합니다

압력이 설정값의 아래로 감소할 때, 파일럿 밸브 진동판 하에 압력은 또한 감소합니다. 조정 스프링의 작용에서. 파일럿 밸브 핵심은 마무리됩니다. 주요 밸브 다이어프램의 상원에서 압력은 점진적으로 증가합니다. 주요 밸브 다이어프램의 지역이 진동판의 상부 및 하부 챔버 사이의 압력차의 작용에서, 주요 밸브코어의 지역보다 크기 때문에. 메인 스풀은 마무리됩니다. 메인 밸브는 고갈되는 것을 멈춥니다.

개요 :

1, 시작 압력에서 설정할 때, 점진적으로 밸브 앞에 압력을 증가시키세요. 설정값에 그것을 켜세요. 그리고 압력계의 가치를 기록하고, 그리고 나서 계속 흡입구 압력을 증가시키세요. 완전히 메인 밸브를 계속 개방하세요 (즉 메인 밸브의 방류량이 증가하지 않을 것입니다). 메인 밸브에서의 방출 압력을 기록하세요. 그리고 나서 점진적으로 메인 밸브가 마무리될 때까지 흡입구 압력을 줄이고, 밸브에서의 리시팅입력을 기록하세요.

2, 메인 밸브와 방출 압력에서의 시작 압력까지 2 번 이상 동안 조정을 반복하십시요. 리시팅입력이 안정적일 때까지.

수동 압력 구호가 요구되는 때인 3. 주요 밸브덮개 위의 압력 감소 볼 밸브는 열릴 수 있고 주요 밸브 다이어프램의 상원에서 압력이 감소합니다. 메인 밸브는 그리고 나서 압력 감소에게 열리고 압력 감소 볼 밸브의 수단이 물빼기도랑에 연결되어야 합니다.

개시가 메인 밸브의 압력차는 p < 0.5MPa 인 때인 4가 일탈값은 ± 0.02MPa 입니다. 일탈값인 Ｐ ≥ 0.5MPa가 ± 0.04MPa일 때.

5, 방출 압력 ≤ 1.08p (Ｐ가 시작 압력 가치입니다
