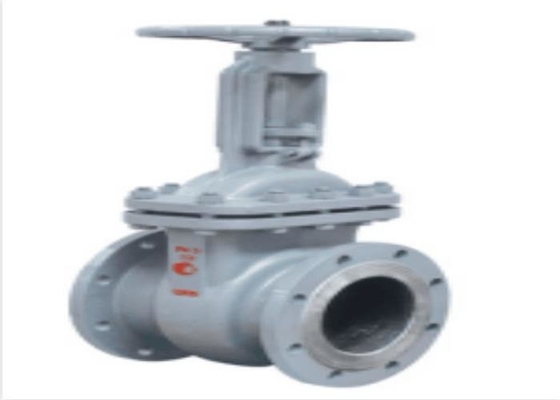

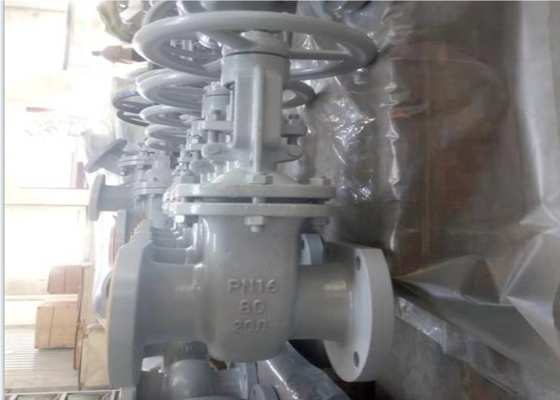

완전히 WCB 러시아 플랜지된 문짝 밸브만을 개폐하는 파이프

도입

주강 문짝 밸브의 개시와 닫힘 부분은 문이고 문의 운동 방향이 유체 방향과 직각입니다. 문짝 밸브는 단지 완전히 열리고 마무리되고, 조정되고 질식합니다. 램은 2 밀봉면을 가지고 있습니다. 가장 일반적으로 사용된 방식은 램 밸브의 2 밀봉면이 쐐기를 형성한다는 것입니다. 쐐기각은 밸브 매개 변수, 보통 50에 따라 변화합니다. 매체 온도가 높지 않을 때, 그것은 2 ' 52입니다 '. 웨지형게이트밸브의 게이트는 전체로 만들어질 수 있으며, 그것이 엄격한 문짝 밸브로 불립니다 ; 그것은 또한 제조가능성을 향상시키기 위해 경미한 변형을 생산할 수 있는 램으로 만들어지고 가공 처리에서 밀봉면의 디 앵글의 일탈을 메울 수 있습니다. 이런 종류의 램은 탄성 램으로 불립니다.

문짝 밸브의 분류

문짝 밸브는 밸브봉이 상승하는지 따르면 또는 가을 상승하는 줄기 문짝 밸브와 비 상승하는 줄기 문짝 밸브로 분할될 수 있습니다. 밸브봉이 회전하는 동안 상승하는 줄기 문짝 밸브는 오르락 내리락합니다 ; 밸브봉은 단지 회전할 것이고 비 상승과 하락이 비 상승 줄기 문짝 밸브입니다.

상승하는 줄기 문짝 밸브의 게이트는 밸브봉으로 선형으로 이동하며, 그것이 상승하는 줄기 문짝 밸브로 불립니다 (또한 상승하는 줄기 문짝 밸브로 알려집니다). 일반적으로, 올림 막대에 사다리꼴 나사가 있습니다. 밸브의 상부에 있는 핵심과 밸브 본체에서의 가이드홈을 통하여, 회전 운동은 직선 운동으로 바뀝니다 즉, 운영상 토크가 작동 공세로 바뀝니다. 밸브가 램의 올림 높이가 충분한 1시 1분이 밸브경을 맞춘다는 것 일 때, 열릴 때, 유체 채널은 완전히 언블럭킹되지만, 그러나 이 위치가 작동 동안 모니터링될 수 없습니다. 실제 사용에서, 밸브봉의 최고점은 표시로서 사용됩니다 즉, 열릴 수 없는 자리가 그것의 완전히 오픈 포지션으로서 사용됩니다. 온도 변환에 의해 초래된 로킹 현상을 고려하기 위해, 그것은 완전히 열린 밸브의 자리로서 1 / 2-1 전환을 보통 피크 위치에게 공개되고, 그리고 나서 되돌아갔습니다. 그러므로, 밸브의 완전히 오픈 포지션은 RAM (즉 타격 >)의 자리에 따라 결정됩니다.

약간의 문짝 밸브를 위해, 밸브봉 핵심은 게이트에 설정됩니다. 밸브봉은 상승 없이 회전합니다. 손조작-핸들의 회전은 회전하기 위해 밸브봉을 운전하고 게이트를 높입니다. 이런 종류의 밸브는 회전 막대 문짝 밸브 또는 비 상승하는 로드 문짝 밸브로 불립니다. 스위치는 상승하는 로드 문짝 밸브와 같습니다. 그것은 그것이 열리지 않을 때 그것이 마무리될 때 그것이 공개되지 않고 완전히 닫힐 때 완전히 열립니다. 상승하는 로드 문짝 밸브와 비교해서, 육안으로 게이트의 개시를 파악하기가 어려워서 그것은 추가될 필요가 있고 시작 표시기 스트립을 설치합니다.

차원
