| 상품 이름: | 웨이퍼 나비형 밸브 | 본체 소재: | 철 / 연성 주철을 던지기 |
|---|---|---|---|
| 힘: | (철을) 취급하세요 | 동작 압력: | 1.0-1.6Mpa (10-25bar) |
| 색: | 회색인 주문 제작된 청색 | 사이즈: | DN50~350 |
| 연결: | 웨이퍼 | 디스크: | 연성 주철 |
| 매체의 온도: | 10-80C | 매체: | 물 |
| 하이 라이트: | 항코로시브 연성 주철 나비형 밸브,무핀 연성 주철 나비형 밸브,회색 나비 웨이퍼 유형 밸브 |
||

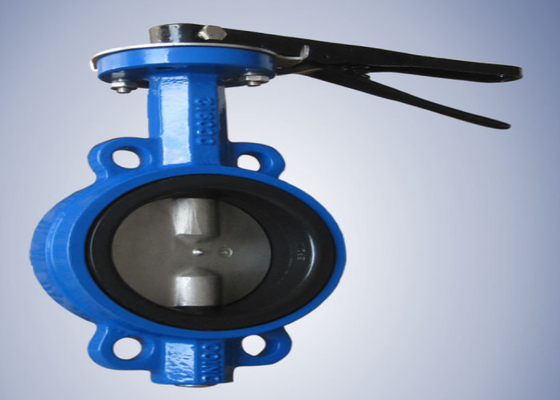

반축 무핀 웨이퍼 나비형 밸브는 단순한 구조적인 특성, 서비스 성능과 넓은 활용 범위라는 유리한 입장에 있습니다. 제품은 모든 부식성인 비 부식성 가스, 액체, 반 유동체, 고형분 송유관과 원유에서 용기, 화학 산업, 식량, 메디컬, 직물공업, 제지 산업, 수력 공학, 배, 도시 급수와 방류, 제련소, 재생가능 자원과 타 시스템에 설치될 수 있고, 규제와 마감 장비로서 사용될 수 있습니다
1. 설치 동안, 밸브 디스크는 폐쇄 위치에서 멈출 것입니다.
2. 공석은 나비형 플레이트의 회전각에 따라 확인될 것입니다.
3. 우회 밸브와 나비형 밸브를 위해, 반축 무핀 웨이퍼 나비형 밸브는 개시 전에 개방되어야 합니다.
4. 설치는 설치와 작동 설명에 따르면 제조사에 대해서 수행될 것입니다. 고중량과 나비형 밸브는 튼튼한 토대를 갖출 것입니다
| DN | A | 비 | Ｌ | фD1 | фD3 | Ｈ |
| DN40 (1.5 ") | 69 | 136 | 32 | 65 | 35.25 | 32 |
| DN50 (2 ") | 80 | 161 | 42.04 | 65 | 35.25 | 32 |
| DN65 (2.5 ") | 89 | 175 | 44.68 | 65 | 35.25 | 32 |
| DN80 (3 ") | 95 | 181 | 45.21 | 65 | 35.25 | 32 |
| DN100 (4 ") | 114 | 200 | 52.07 | 90 | 55.25 | 32 |
| DN125 (5 ") | 127 | 213 | 54.36 | 90 | 55.25 | 32 |
| DN150 (6 ") | 139 | 226 | 55.75 | 90 | 55.25 | 32 |
| DN200 (8 ") | 175 | 260 | 60.58 | 125 | 70.25 | 40 |
| DN250 (10 ") | 203 | 292 | 65.63 | 125 | 70.25 | 40 |
| [DN300 (12 ") | 242 | 337 | 76.9 | 125 | 70.25 | 40 |
