제품 상세 정보:
결제 및 배송 조건:
|

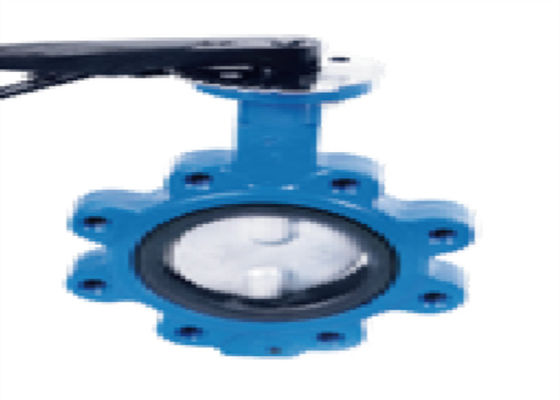

| 상품 이름: | 웨이퍼 버터플라이 밸브 | 굴대 소재: | 스테인레스 강 |
|---|---|---|---|
| 핸들 소재: | 철 | 벨소리: | NBR |
| 본체 소재: | 연성 주철 | 매체: | 물 |
| 매체의 온도: | 10-80C | 동작 압력: | 1.0-1.6Mpa (10-25bar) |
| 색: | 맞춤화되는 청색 | 사이즈: | DN50~350 |
| 하이 라이트: | 분리 샤프트 웨이퍼 나비형 밸브,철 웨이퍼 나비형 밸브를 던지세요,무핀 웨이퍼 돌기 나비형 밸브 |
||
1. 설치 동안, 밸브 디스크는 폐쇄 위치에서 멈출 것입니다.
2. 공석은 나비형 플레이트의 회전각에 따라 확인될 것입니다.
3. 우회 밸브와 나비형 밸브를 위해, 반축 무핀 웨이퍼 나비형 밸브는 개시 전에 개방되어야 합니다.
4. 설치는 설치와 작동 설명에 따르면 제조사에 대해서 수행될 것입니다. 고중량과 나비형 밸브는 튼튼한 토대를 갖출 것입니다
| 신체 | 무쇠 / 연성 주철 |
| 디스크 | 연성 주철 / 스테인레스 강 |
| 줄기 | 스테인레스 강 |
| 자리 | NBR / EPDM /PTFRE |
정면으로 다음 ISO 5752 / API 609 /DIN3202
플렌지 말단 : BS 10 표 Ｄ / 테이블 Ｅ / DIN 2501 PN10
| 공칭 압력 | 1.0/1.6 (mpa) |
| 기밀 시험 (수질) | 1.1 /1.76 mpa |
| 쉘 시험 (수질) | 1.5/2.4 mpa |
| DN | A | 비 | Ｌ | фD1 | фD3 | Ｈ |
| DN40 (1.5 ") | 69 | 136 | 32 | 65 | 35.25 | 32 |
| DN50 (2 ") | 80 | 161 | 42.04 | 65 | 35.25 | 32 |
| DN65 (2.5 ") | 89 | 175 | 44.68 | 65 | 35.25 | 32 |
| DN80 (3 ") | 95 | 181 | 45.21 | 65 | 35.25 | 32 |
| DN100 (4 ") | 114 | 200 | 52.07 | 90 | 55.25 | 32 |
| DN125 (5 ") | 127 | 213 | 54.36 | 90 | 55.25 | 32 |
| DN150 (6 ") | 139 | 226 | 55.75 | 90 | 55.25 | 32 |
| DN200 (8 ") | 175 | 260 | 60.58 | 125 | 70.25 | 40 |
| DN250 (10 ") | 203 | 292 | 65.63 | 125 | 70.25 | 40 |
| [DN300 (12 ") | 242 | 337 | 76.9 | 125 | 70.25 | 40 |
