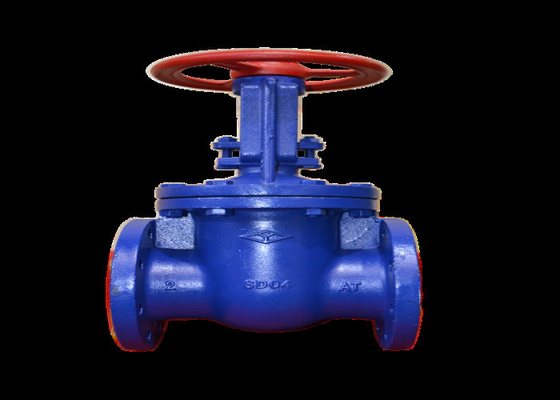

| 상품 이름: | 플랜지된 문짝 밸브 | 색: | 고객의 요구, 청색 |
|---|---|---|---|
| 연결: | 플렌지 말단 | 사이즈: | DN40-600 |
| 설계 표준: | GB12232 | 압력: | pn10/pn16 |
| 매체의 온도: | 매체 온도 | 매체: | 물, 석유, 가스 |
| 하이 라이트: | 플랜지 평행한 이중원판게이트밸브,유연한 평행한 이중원판게이트밸브,무쇠 유연한 문짝 밸브 |
||
또한 탄력 있는 앉아 있는 문짝 밸브에게 유리하도록, 그것은 직접적으로 밸브의 개시를 관찰하고 열리고 빨리 그리고 확실히 마감될 수 있습니다. 그러므로, 그것은 일반적으로 지상으로부터의 높은 거리에 설치하는 소방력과 산업 시스템에서 종종 사용됩니다
소형 구조, 합리적 설계, 좋은 밸브 강성, 평면 채널과 작은 유동 저항 계수. 밀봉면은 긴 서비스 라이프와 함께, 스테인레스 강과 초경합금으로 만들어집니다.
유연성 흑연 포장은 믿을 만한 씰링과 빛과 신축성 작동으로, 채택됩니다. 운전 모드는 공압, 전기, 공압과 기어장치 전송으로 분할되고 구조적 유형이 탄성왯 단일 램, 엄격한 쐐기 단일 램과 이중 램입니다.
그것은 넓게 사용되었습니다의 분야에서 석유 화학, 센티칼 파마와 힘, 등. 그것은 파이프에 열리고 가까운 지나서 사용되고의 1.0 mpa에 몰려서 기타 등등을 찌고 기름을 칩니다
| 신체 보닛 | 회색 iron/ 연성 주철 |
| 디스크 | 회색 주철 /Ductile 철 |
| 줄기 | 탄소강 / 놋쇠 / 스테인레스 강 |
| 쐐기 | 연성 주철 |
| 멍에 핵심 | 놋쇠 |
| 손조작-핸들 | 회색 주철 / 연성 주철 |
| 타입 |
명목상 DN |
尺寸(mm) | |||||||
| Ｌ | Ｄ | D1 | D2 | 비-프 | Z-Φd | Ｈ | D0 | ||
| Z44T/W-10 | 40 | 165 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 240 | 140 |
| 50 | 178 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 260 | 180 | |
| 65 | 190 | 180 | 145 | 120 | 20-3 | 4-Φ18 | 300 | 180 | |
| 80 | 203 | 195 | 160 | 135 | 22-3 | 4-Φ18 | 345 | 200 | |
| 100 | 229 | 215 | 180 | 155 | 22-3 | 8-Φ18 | 395 | 200 | |
| 125 | 254 | 245 | 210 | 185 | 24-3 | 8-Φ18 | 478 | 240 | |
| 150 | 267 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 558 | 240 | |
| 200 | 330 | 335 | 295 | 265 | 26-3 | 8-Φ23 | 720 | 320 | |
| 250 | 380 | 390 | 350 | 320 | 28-3 | 12-Φ23 | 845 | 320 | |
| 300 | 420 | 440 | 400 | 368 | 28-4 | 12-Φ23 | 990 | 400 | |
| 350 | 450 | 500 | 460 | 428 | 30-4 | 16-Φ23 | 1175 | 400 | |
| 400 | 480 | 565 | 515 | 482 | 32-4 | 16-Φ25 | 1250 | 500 | |
