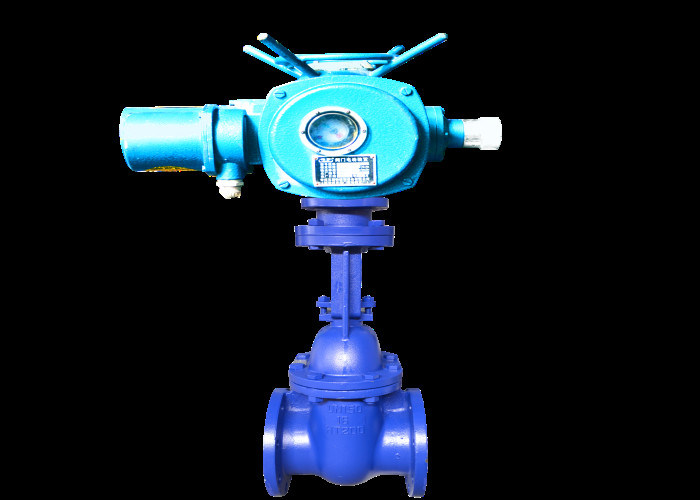

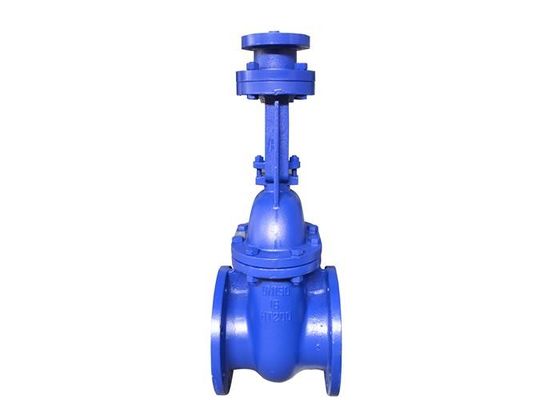

자동화된 설형문자는 철 압력 1.0 Mpa DN50~DN600 플랜지된 문짝 밸브를 던졌습니다

구조와 작용 원리

1. 밸브는 연결된 플랜지이고, GB / Ｔ 12232 표준에 따릅니다. 밸브는 주로 밸브 본체, 문, 밸브 로드, 밸브덮개, 밸브 로드 핵심, 손조작-핸들과 다른 부분으로 구성됩니다.

2. 밸브는 밸브봉이 상승하거나 하락하기 위해 램을 운전하고 선형 변위를 개시와 마감의 목적을 달성하도록 유체와 직각이게 하기 위해, 오르락내리락 하게 하기 위해 손조작-핸들을 회전시킴으로써 밸브봉 핵심을 회전시킵니다

밸브 특징

1. 단순한 형상, 좋은 제조 절차, 넓은 활용 범위와 용이한 설치.

2. 구조는 합리적이고 소형이고, 크기가 작고 질량 닫힘 부분 (게이츠)이 밸브 본체의 변형이 작전 동안 비정상인 부하 또는 온도에 의해 초래된다는 것을 자동적으로 상쇄될 수 있는 쐐기 구조를 채택하고, 봉합이 안전하고 믿을 만합니다.

3. 매체는 문짝 밸브에서 양쪽으로부터 어떠한 방향에도 흐를 수 있으며, 그것이 연결되거나 중지될 수 있습니다

저장, 설치와 사용에서 예방책

1. 이 제품은 마른 창고에 위치할 것이고, 오픈 에어에서 저장되지 않을 것입니다.

2. 정기 유지 관리는 장기 저장에 필요합니다.

3. 내압 시험과 검사는 설치 전에 실행될 것이고 설치가 그것이 자격을 얻는 후에 단지 밖에 옮겨질 수 있습니다.

4. 설치 전에 파이프와 밸브의 내부 구멍을 청소하세요.

5. 손조작-핸들은 상승을 위해 사용될 수 없습니다. 어떤 보조 레버도 작동 동안 추가되지 않을 것입니다. 손조작-핸들이 오른쪽으로 돌아 회전하면, 그것은 닫힙니다, 그렇지 않았다면 그것이 열립니다.

6. 운영 상태는 성능 명세에서 기술적 요구를 충족시킬 것입니다.

7. 설치 뒤에, 제품은 큰 외부의 힘을 받지 않을 것이고 밸브 브라켓이 필요한 경우 설정될 것입니다.

8. 더 로컬 최저 기온이 4 Ｃ 보다 낮을 때, 단열 보호는 제공될 것입니다 ; 그것이 말 밸브로서 사용될 때, 컴패니언 파이프 또는 재킷은 파이프 벽 온도가 0 Ｃ 보다 낮은 것을 예방하기 위해 가열대서 사용될 것입니다.

9. 그것은 매체 온도의 파이프라인 진동 지탱 또는 빠른 교체에 그것을 설치하고 사용하기 위해 엄밀하게 금지됩니다.

10. DN ≤ 300은 수평 및 수직 파이프라인에 설치될 수 있습니다. 수평 파이프라인을 위해 사용될 때, 수동핸들은 위로 향하여 설치될 것입니다 ; DN350 ≥는 손조작-핸들이 위로 향하여 향하면서 수평 파이프라인에 설치될 것입니다 ; 특별한 특화는 수평 설치에 필요합니다 ; 매체의 흐름 방향은 제한하지 않습니다.
