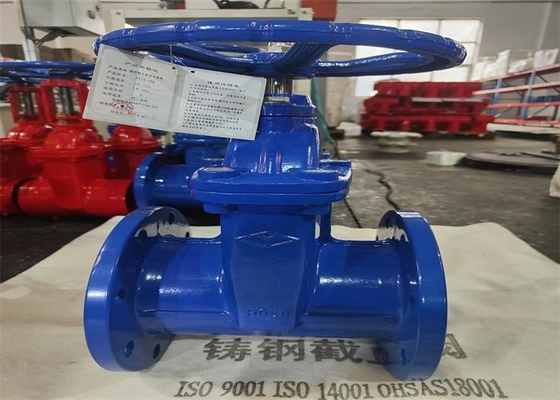

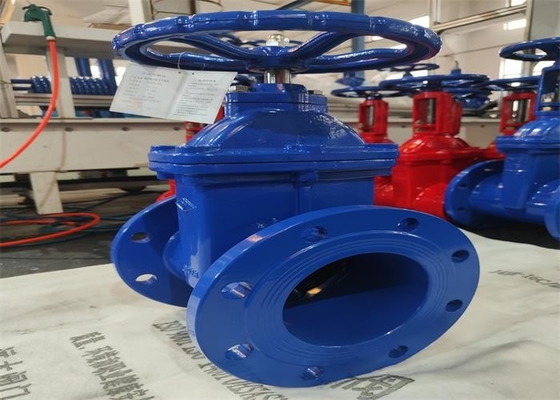

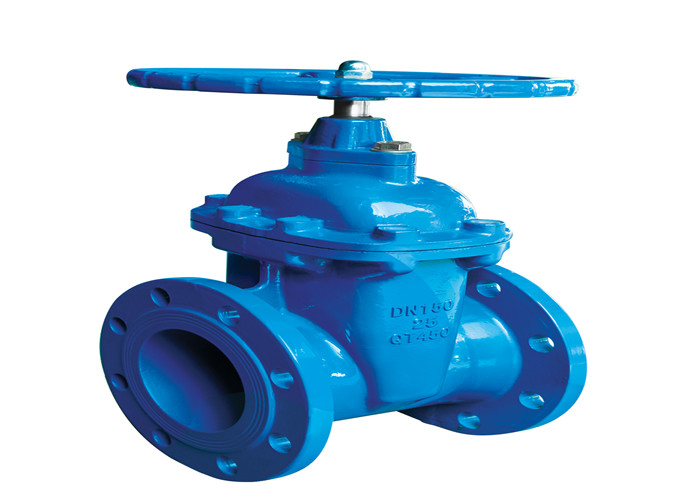

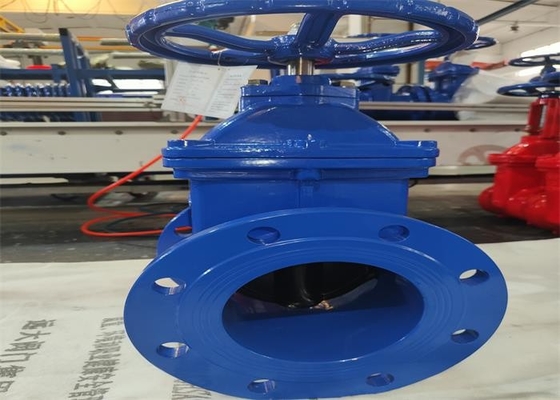

줄기 플랜지된 문짝 밸브를 논-라이징 DIN 1.6 Mpa 연성 주철 레질리언트 시트

우지 :

밸브는 열리고 전혀 높게 80 Ｃ 보다 매체 온도로 파이프라인과 장비에 마감되지 애서 사용될 수 있습니다.

구조와 작용 원리 :

1. 밸브는 연결된 플랜지이고, GB / Ｔ 12232 표준에 따릅니다. 밸브는 밸브 본체, 보닛, 게이트, 밸브 로드, 기타 등등으로 구성됩니다.

2. 밸브는 램을 밀어 올리고 개시와 마감의 목적을 달성하기 위해 특수키를 돌림으로써 밸브봉을 회전시킵니다. 밸브 플레이트의 필수적 가황 고무는 효과적으로 밸브 플레이트와 매체 사이의 접촉을 차단하고, 우수한 앤티 러스트 성능을 가지고 있습니다. 봉합의 효과는 램이 응력을 가질 때 충돌에 의해 생산된 극소 변형의 보상 효과를 이용하여 달성될 수 있습니다.

밸브 특징

1. 단순한 형상, 경량, 좋은 제조 기술, 넓은 활용 범위와 용이한 설치.

2. 구조는 합리적이고 소형이고, 크기가 작고 질량 닫힘 부분 (게이츠)이 밸브 본체의 변형이 작전 동안 비정상인 부하 또는 온도에 의해 초래된다는 것을 자동적으로 상쇄될 수 있는 쐐기 구조를 채택하고, 봉합이 안전하고 믿을 만합니다.

3. 매체는 문짝 밸브에서 양쪽으로부터 어떠한 방향에도 흐를 수 있으며, 그것이 연결되거나 중지될 수 있습니다.

4. 개시와 마감은 라보르-세이빙. 개시와 마감, 램의 운동 방향이 매체 플로우 방향과 직각일 때. 조절판과 비교해서, 문짝 밸브의 개시와 마감은 라보르-세이빙.

5. 그것은 게이트가 부식하는 것을 예방하기 위해 오수 방출을 위해 사용될 수 있습니다.

주의를 요하는 문제

시일 밸브 가운데에 앉아 있는 엘라스틱은 제조사에 의해 권고된 범위 밖에 사용될 수 없습니다. 다음과 같은 부분적 경고는 모두이지는 않지만, 약간의 애플리케이션 문제를 도울 것입니다.

1. 탄력 있는 자리 시일 밸브는 동작 압력이 공칭 압력보다 더 큰 파이프라인에 설치되지 않을 것입니다.

2. 탄력 있는 자리 시일 밸브는 그것이 특별히 제조사에 의해 권고되거나 증명되지 않는 한 줄어 들고 있는 파이프라인에 사용되지 않을 것입니다.

3. 탄력있는 앉아 있는 문짝 밸브는 동결 온도를 향하고 있어서는 안됩니다.

4. 작전 피해를 막기 위해, DN40~ DN100 동작 토오크가 270N.m.보다 더 크지 않아야 하다는 것이 권고됩니다. DN125 ~ DN300 기껏해야 400 뉴멕시코. 500N.m. 이상이 아니라 DN350 ~ DN600.

5. 더 로컬 최저 기온이 4 Ｃ 보다 낮을 때, 단열 보호는 제공될 것입니다 ; 그것이 말 밸브로서 사용될 때, 컴패니언 파이프 또는 재킷은 파이프 벽 온도가 0 Ｃ 보다 낮은 것을 예방하기 위해 가열대서 사용될 것입니다.

6. 그것은 진동 또는 매체 온도의 빠른 교체를 지녀 파이프라인에 그것을 설치하고 사용하기 위해 엄밀하게 금지됩니다

7. 밸브로 연결된 파이프라인은 받침대를 고쳤을 것이고 연결을 위해 사용된 2 플랜지가 밸브가 설치되는 후에 응력과 피해를 입힐 수 있는 밸브 제품을 연결시키기를 회피하도록 집중적이고 평행합니다.

8. 그것이 사용되는 곳이 어디일지라도, 탄력 있는 좌석 밀봉 문짝 밸브는 실내에서 위치될 필요가 있습니다. 만약 그것이 야외에서 위치될 필요가 있다면, 밸브가 바람, 비와 직사 광선으로부터 보호될 필요가 있습니다. 더 추운 기후에, 물이 밸브 캐스팅과 탄력 있는 밸브 자리의 피해를 막기 위해, 밸브와 동결에 들어가는 것을 예방하는 것은 완료될 것입니다.

탄력 있는 좌석 밀봉 문짝 밸브가 수로 하에 설치될 때, 특수 도구는 밸브를 운영하도록 요구됩니다. 전달 봉은 전통적 작동 핸들로서 사용됩니다. 전송 캡은 밸브에 설치됩니다. 긴 작동 핸들은 요구됩니다.

미션 캡은 쉽게 작동 로드와 지하실로부터 운영될 수 있고 지하실 크기가 수리에 대한 밸브덮개와 내부 부품의 이동에게 편리합니다.

현장에서 설치 : 밸브가 현장에서 설치될 때, 파이프라인은 밸브에 대한 피해를 막기 위해 배열될 것입니다. 밸브는 무질서한 정돈된 파이프라인에 설치될 수 없습니다.
