| 본체 소재: | 탄소강 | 연결: | 플렌지 말단 |
|---|---|---|---|
| 타입: | os& ;Ｙ | 표준 또는 비정상: | 표준 |
| 색: | 고객의 요구, 백색 | 매체: | 물 오일 가스 |
| 힘: | 설명서 | 압력: | 중간 압력 |

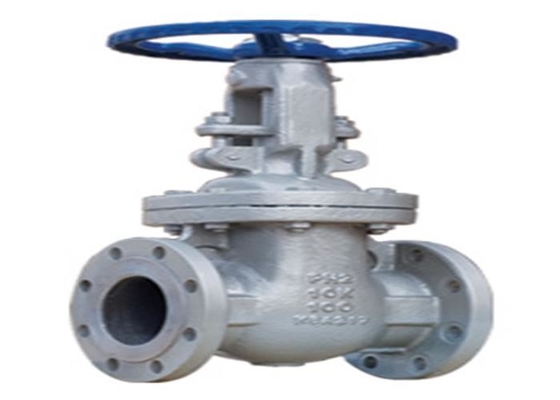

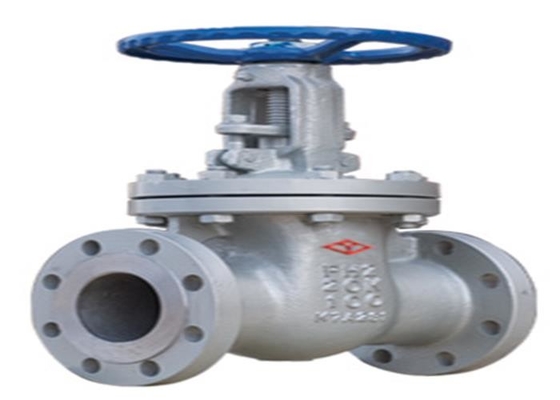

| 하이 라이트: | 주강 4 플랜지된 문짝 밸브,상승하는 줄기 4 플랜지된 문짝 밸브,dn100 문짝 밸브는 플랜지처리되었습니다 |
||
제품은 장비 또는 파이프라인을 개폐해서 사용됩니다 ; 드로틀링에 대해 허용됩니다
1. 밸브는 연결된 플랜지이고, KS 비 2361 표준에 따릅니다.
2. 밸브는 밸브 본체, 보닛, 문, 밸브 로드, 손조작-핸들과 다른 부분으로 구성됩니다. 손조작-핸들을 회전시킴으로써, 밸브 로드는 상승하거나, 상승하거나 하락하기 위해 게이트를 운전하고, 선형 변위를 개시와 마감의 목적을 달성하도록 유체와 직각이게 하기 위해, 하락합니다.
| 실패의 가능성 | 실패의 원인 | 소거법 |
| 밀봉면의 누출 | 1. 때와 다른 목표는 밀봉면 사이에 섞입니다. | 1는 밀봉면 위의 때를 청소합니다. |
| 2. 밀봉면은 손상됩니다. | 2. 다시 밀봉면을 보정하세요. | |
| 패킹 누출 | 1. 패킹 커버는 압축되지 않습니다. | 1. 포장을 압축하기 위해 고르게 핵심을 강화하세요. |
| 2. 포장불량. | 2. 에드 충전기. | |
| 3. 패킹 실패. | 3. 새로운 포장으로 대체하세요. | |
| 플랜지 연결 밀봉면의 누출 | 1. 플랜지 볼트는 강화되지 않거나 밀착도가 평탄하지 않습니다 | 1. 고르게 그리고 대칭적으로 볼트를 강화하세요. |
| 2. 연결 밀봉면은 손상됩니다 | 2. 플랜지 밀봉면을 다시 끝손질하세요. |
| 타입 | DN | Ｌ | Ｄ | D1 | D2 | 비-프 | Z-Φd | Hmin | Hmax | D0 |
|
Z41H-10K
|
50 | 178 | 155 | 120 | 96 | 16-2 | 4-Φ19 | 320 | 381 | 200 |
| 65 | 190 | 175 | 140 | 116 | 18-2 | 4-Φ19 | 346 | 425 | 200 | |
| 80 | 203 | 185 | 150 | 126 | 18-2 | 8-Φ19 | 395 | 489 | 240 | |
| 100 | 229 | 210 | 175 | 151 | 18-2 | 8-Φ19 | 436 | 547 | 280 | |
| 125 | 254 | 250 | 210 | 182 | 20-2 | 8-Φ23 | 510 | 650 | 320 | |
| 150 | 267 | 280 | 240 | 212 | 22-2 | 8-Φ23 | 570 | 730 | 320 | |
| 200 | 292 | 330 | 290 | 262 | 22-2 | 12-Φ23 | 710 | 920 | 360 | |
| 250 | 330 | 400 | 355 | 324 | 24-2 | 12-Φ25 | 884 | 1147 | 400 | |
| 300 | 356 | 445 | 400 | 368 | 24-3 | 16-Φ25 | 1023 | 1334 | 450 |
