제품 상세 정보:
결제 및 배송 조건:
|

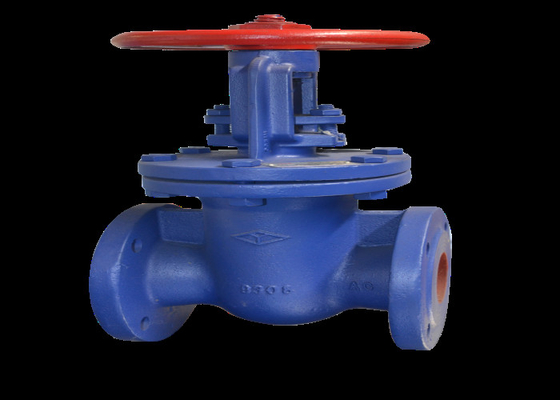

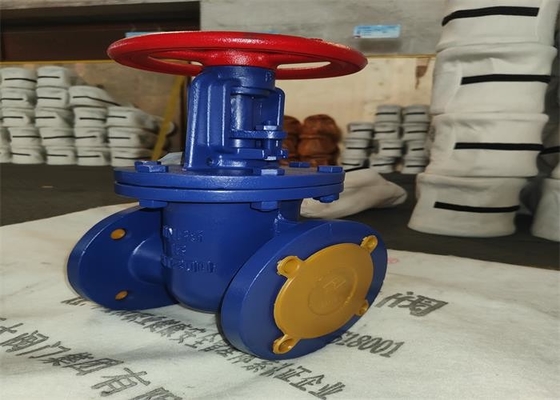

상품 이름: | 플랜지된 문짝 밸브 | 연결: | 플렌지 말단 |
---|---|---|---|
색: | 고객의 요구, 청색 | 설계 표준: | GB12234 |
매체: | 물 기름 | 본체 소재: | 연성 주철 |
매체의 온도: | 매체 온도, 정상 온도 | 압력: | 중간 압력, 고압 |
하이 라이트: | dn40 문짝 밸브는 플랜지처리되었습니다,상승하는 줄기세포 문짝 밸브 플랜지형,dn40 문짝 밸브 플랜지형 |
제품은 장비 또는 파이프라인을 개폐해서 사용됩니다 ; 드로틀링에 대해 허용됩니다
1. 밸브는 연결된 플랜지이고, gb / T 12232 표준에 따릅니다. 밸브는 주로 밸브 본체, 문, 밸브 로드, 밸브덮개, 밸브 로드 핵심, 손조작-핸들과 다른 부분으로 구성됩니다.
2. 밸브는 밸브봉이 상승하거나 하락하기 위해 램을 운전하기 위해, 오르락내리락 하고, 선형 변위를 개시와 마감의 목적을 달성하도록 유체와 직각이게 하게 하기 위해 손조작-핸들을 회전시킴으로써 밸브봉 핵심을 회전시킵니다.
1. 단순한 형상, 좋은 제조가능성, 넓은 활용 범위와 용이한 설치.
2. 구조는 합리적이고 소형이고, 크기가 작고 종료된 소편 (RAM)가 밸브 본체의 변형이 작업 동안 비정상인 부하 또는 체온에 의해 초래된다는 것을 자동적으로 상쇄될 수 있는 쐐기 구조를 채택하고, 봉합이 안전하고 믿을 만합니다.
3. 매체는 연결 또는 분리의 목적을 달성하기 위해 문짝 밸브에서 양쪽으로부터 어떠한 방향에도 흐를 수 있습니다.
1. 밸브는 마른 저장소에서 저장될 것이고, 오픈 에어에서 저장되지 않을 것입니다.
2. 장기 저장을 위해, 그것은 정기적으로 유지되어야 합니다.
3. 밸브는 어떠한 파이프라인에도 설치될 수 있습니다.
4. 내압 시험은 설치 전에 실행될 것이고 설치가 그것이 그 요구를 만족시키는 후에 단지 밖에 옮겨질 수 있습니다.
5. 설치 전에 파이프와 밸브 공동을 청소하세요.
6. 손조작-핸들은 상승을 위해 사용되지 않을 것입니다.
7. 제품은 설치 뒤에 큰 외부의 힘을 받지 않을 것입니다.
8. 운영 상태는 성능 명세에 조건과 일치합니다.
9. 마감되고 열리도록 반대로 오른쪽으로 돈 손조작-핸들을 회전시키세요
타입 | 명목상 DN | 측정(MM) | |||||||
L | D | D1 | D2 | 비-프 | Z-Φd | H | D0 | ||
Z41T/W-16 | 40 | 165 | 145 | 110 | 85 | 17-2 | 4-Φ19 | 245 | 140 |
50 | 178 | 165 | 125 | 100 | 19-2 | 4-Φ19 | 286 | 180 | |
65 | 190 | 185 | 145 | 120 | 19-2 | 4-Φ19 | 320 | 180 | |
80 | 203 | 200 | 160 | 135 | 21-2 | 8-Φ19 | 373 | 200 | |
100 | 229 | 220 | 180 | 155 | 21-2 | 8-Φ19 | 428 | 200 | |
125 | 254 | 245 | 210 | 185 | 23-2 | 8-Φ18 | 513 | 240 | |
150 | 267 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 582 | 240 | |
200 | 330 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 730 | 320 | |
250 | 380 | 405 | 355 | 320 | 27-3 | 12-Φ25 | 897 | 320 | |
300 | 420 | 460 | 410 | 375 | 27-3 | 12-Φ25 | 1032 | 400 | |
350 | 450 | 520 | 470 | 435 | 28-3 | 16-Φ25 | 1170 | 400 | |
400 | 480 | 580 | 525 | 485 | 31-3 | 16-Φ30 | 1330 | 500 | |
450 | 510 | 640 | 585 | 545 | 32-4 | 20-Φ30 | 1460 | 500 | |
500 | 540 | 705 | 650 | 608 | 33-3 | 20-Φ34 | 1727 | 500 | |
600 | 600 | 840 | 770 | 718 | 36-5 | 20-Φ41 | 2072 | 500 |
