제품 상세 정보:
결제 및 배송 조건:
|

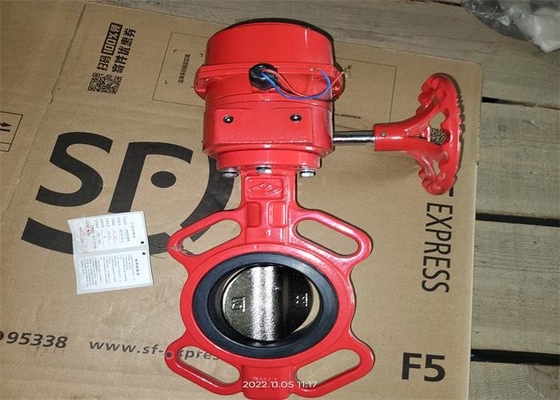

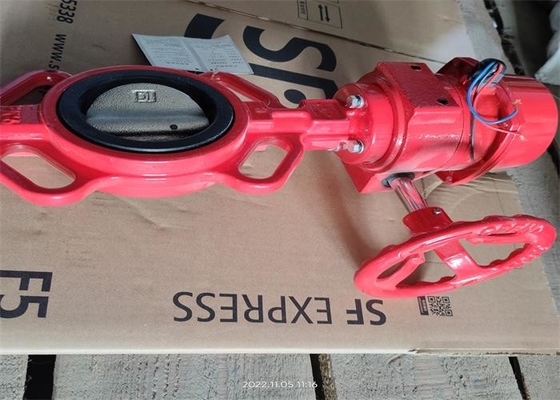

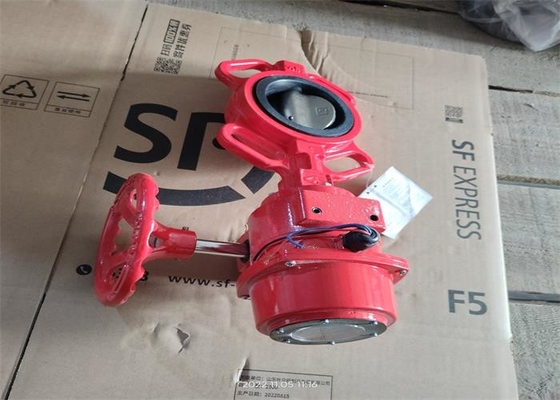

| 상품 이름: | 소방 밸브 | 본체 소재: | 구상흑연주철 |
|---|---|---|---|
| 밸브 이름: | 나비 형 밸브 | 일하는 온도: | ≤80℃ |
| 동작 압력: | 1.6 mpa | 타입을 연결시키세요: | 웨이퍼 |
| 적합한 매체: | 물 | 바디 색상: | 빨간색 |
| 하이 라이트: | 80 밀리미터 웨이퍼 나비형 밸브,연성 주철 웨이퍼 나비형 밸브,80 밀리미터 소방 밸브 |
||
밸브는 넓게 자치 도시 파이프 네트워크, 온수 시스템, 건설과 다른 산업의 정수 처리 시스템에서 사용될 수 있습니다. 그것은 또한 빨리 빠르게 매체를 연결시키거나 자르늘 뿐만 아니라, 매체 플로우를 조정할 수 있습니다. 밸브는 유량을 가로채고 연결시키고 규제하기 위해 비 부식 매질의 파이프라인 또는 장비에 사용될 수 있습니다.
밸브의 핸들이 90까지 회전할 때 ', 밸브 샤프트가 또한 회전합니다. 밸브 샤프트는 열리거나 마감되기 위해 회전하기 위해 나비형 플레이트를 운전합니다. 다이얼과 핸들은 흐름을 조정하기 위해 만납니다
| 타입 | DN | Ф | A | 비 | Z-Φd | Ｌ |
| D371X-10/16Q | 40 | 125 | 74 | 116 | 4-Φ19 | 43 |
| 50 | 125 | 74 | 116 | 4-Φ19 | 43 | |
| 65 | 145 | 82 | 124 | 4-Φ19 | 46 | |
| 80 | 160 | 89 | 132 | 4-Φ19 | 46 | |
| 100 | 180 | 106 | 186 | 4-Φ19 | 52 | |
| 125 | 210 | 119 | 195 | 4-Φ19 | 56 | |
| 150 | 240 | 136 | 212 | 4-Φ23 | 56 | |
| 200 | 295 | 170 | 225 | 4-Φ28 | 60 |
| 파트 명칭 | 소재 부분 |
| 신체 | 연성 주철 |
| 자리 | 유연한 iron+EPDM |
| 디스크 | 연성 주철 |
| 줄기 | 탄소강, SS |
1. 구조적인 차원은 소용적, 경량과 용이한 작동으로, GB/T12221에 따를 것입니다.
2. 구조는 반축 구조를 채택하며, 그것이 90에 작동할 때 빨리 열릴 수 있습니다 '; 디스크 판은 고강도, 큰 흐름 지역, 적은 전류 저항과 에너지 절약을 가집니다.
3. 매체는 연결의 목적을 달성하거나 중지하기 위해 어떠한 방향으로 플랜지 나비형 밸브에서 양쪽을 통해 흐를 수 있습니다.
1. 밸브는 열리고 마감되기 위한 파이프라인에 설치되고, 또한 규정과 드로틀링을 위해 사용될 수 있습니다.
2. 밸브는 어떠한 방향에도 설치될 수 있습니다.
3. 설치 전에 파이프와 밸브 공동을 청소하세요.
4. 밸브는 있을 것이고 설치 뒤에 큰 외부의 힘로 부터 벗어납니다.
5. 밸브는 오랫동안 마무리된 파이프라인에 설치되고 그것이 정기적으로 열리고 마무리됩니다.
6. 더 로컬 최저 기온이 4 Ｃ 보다 낮을 때, 단열 보호는 실행될 것입니다 ; 말 밸브로서, 트레이싱 파이프 또는 재킷은 파이프 벽 온도가 0 Ｃ 보다 낮은 것을 예방하기 위해 가열대서 사용될 것입니다.
7. 그것은 진동 또는 매체 온도의 빠른 교체의 대상인 파이프라인에 그것을 설치하고 사용하기 위해 엄밀하게 금지됩니다.
8. 운영 상태는 성능 명세에 조건과 일치합니다
